СОЛХ ХЛС / ХЛСЛ клизни цилиндри са двоструком осовином имају попречне ваљкасте вођице са линијским контактом, дајући много већу крутост, тачност поновног позиционирања и отпорност на ексцентрично оптерећење од ХЛК модела кугличних водилица. Доступне су две варијанте: стандардни ХЛС са бочно монтираним компактним цилиндром за средња и мала оптерећења без озбиљног померања; симетрични ХЛСЛ са центрираним цилиндром и двоструким паралелним ваљцима за велика оптерећења, велики ексцентрични обртни момент и ултра-прецизне захтеве. Величине отвора покривају 6–25 мм и ход 10–150 мм. Двоструке клипњаче пружају моћан потисак и перформансе против торзије, док уграђени плутајући зглобови елиминишу напрезање бочног отклона. База подржава рупе за монтажу у 3 смера, клизни носач резервише навоје за више површина и игле за позиционирање, а магнетни прстен и утори за сензоре долазе као стандард. Подесиви ваздушни одбојници, хидраулични амортизери и спољни механички граничници су опциони додаци. Радна температура се креће од -20℃ до 70℃. Широко се користи у полупроводницима, медицинској аутоматизацији, алатним машинама и другим ултра прецизним станицама за пренос и позиционирање за тешке услове рада.

СОЛХ МСК ротациони актуатор са зупчаником и зупчаником је потпуно заменљив са еквивалентним СМЦ ротационим столовима. Покренут симетричном структуром зупчаника са двоструким клипом, генерише 3~4 пута већи обртни момент и супериорни капацитет радијалног и аксијалног оптерећења у односу на ЦРК цилиндре са лопатицама. Доступне су две класе: стандардна МСКБ серија са толеранцијом Х9 и МСКА серија високе прецизности са Х8 уклапањем и прецизношћу понављања позиционирања од ±0,01 мм. Ротациони сто је претходно обрађен са рупама за лоцирање иглица и отворима за урезивање за фиксирање, плус централни шупљи отвор за постављање ожичења и цеви. Опремљен двостраним завртњима за подешавање угла за бесконачно подесиви опсег замаха 0~190°, фиксне варијанте замаха од 90°/180° су опционе. Нуде се два решења за пригушивање: стандардни гумени браници и суфикс-Р интегрисани хидраулични амортизери (Л ниска кинетичка енергија / Х висока кинетичка енергија). Двоструки распореди цевовода укључују подразумеване прикључке на крајњој страни и Е бочне предње портове. Уграђени магнетни прстенови подржавају М9БВ реед прекидаче за пренос сигнала повратне информације о положају ПЛЦ-у. Величина оквира се креће од 10 до 200, претходно напуњена дуготрајном машћу за рад без подмазивања. Широко се примењује на оптичку инспекцију ПЦБ-а, прецизно позиционирање микрочипова, промену правца паковања, окретање радног комада алатне машине и ротационе спојеве на крају мини манипулатора за индексирање, обртање и аутоматизацију позиционирања у више углова.

СОЛХ МСЗ пнеуматски ротациони цилиндри са зупчаником са три положаја су наменски ротациони актуатори пројектовани да постигну позиционирање закључавања у три тачке (лево ограничење / међузаустављање / десна граница), решавајући ограничење конвенционалних двопозицијских ротационих цилиндара којима недостаје позиционирање у средини станице. Овој серији је потребан само један 5/3-смерни електромагнетни вентил за централни притисак за потпуно пребацивање положаја, уклањање компликованих пнеуматских кола са два вентила да би се поједноставио распоред система и смањили укупни трошкови инжењеринга. Средњи положај закључавања подржава фино подешавање угла од ±10°, док се лева и десна граница кретања могу засебно подесити унутар 0~95°, пружајући флексибилно вишеугловно позиционирање. Класификован је у четири спецификације: основни МСЗБ, високопрецизни МСЗА, гумени одбојник МСЗБ-Р и хидраулични одбојник МСЗА-Р. Унутрашња структура са два клипа са два клипа ефикасно елиминише зазор зупчаника и даје стабилан обртни момент током честих промена положаја. Интегрисана ротациона плоча долази са резервисаним отворима за позиционирање за игле за директну уградњу радног комада, упарене са централним шупљим пролазним отвором за уредно пролазак ожичења и цеви за ваздух. Стандардни бочни жлебови сензора одговарају магнетним прекидачима Д-М9Б и Д-А93 да би се остварила повратна информација о сигналу три радне станице у реалном времену. МСЗА се може похвалити прецизношћу позиционирања до ±0,02 мм, док варијанте хидрауличног пуфера савршено апсорбују велику енергију судара за брзу ротацију у тешким условима. Усвајајући самоподмазујући дизајн без уља за дуготрајно стабилно функционисање, овај ротациони цилиндар је широко коришћен у преусмеравању сортирања радних комада, индексирању у више станица, електронској инспекцији позиционирања и паковању аутоматизованих процедура окретања управљача.

СОЛХ ХРК ротациони цилиндар са два клипа и зупчаника укључује микро величине ХРК2/3/7 и средње до велике ХРК10~ХРК200 са бесконачно подесивим углом закретања од 0~190°. Он даје већи обртни момент и јачи капацитет савијања/радијалног оптерећења од крилних ротационих актуатора. Доступне су три конфигурације: основни механички одбојник за заустављање (јефтин за лаке радње при малим брзинама), -Интегрисани хидраулични амортизер (прецизно заустављање при великим оптерећењима) и -А(С) хидраулична верзија са завршним поклопцима од нерђајућег челика за влажна и благо корозивна окружења. Ротациони сто има централну шупљу пролазну рупу за цеви и ожичење, и бочне уторе за сензоре компатибилне са универзалним магнетним прекидачима. Микро модели имају рупе за монтажу на дну, док средње/велике величине обезбеђују вишестране монтажне славине за флексибилан распоред. Претходно напуњена дуготрајна маст омогућава рад без подмазивања. Избор захтева истовремену проверу обртног момента, радијалног/аксијалног оптерећења и момента савијања. Широко се користи за ротационо индексирање у станицама за аутоматску монтажу, сортирање материјала, затварање амбалаже и окретање шаблона.

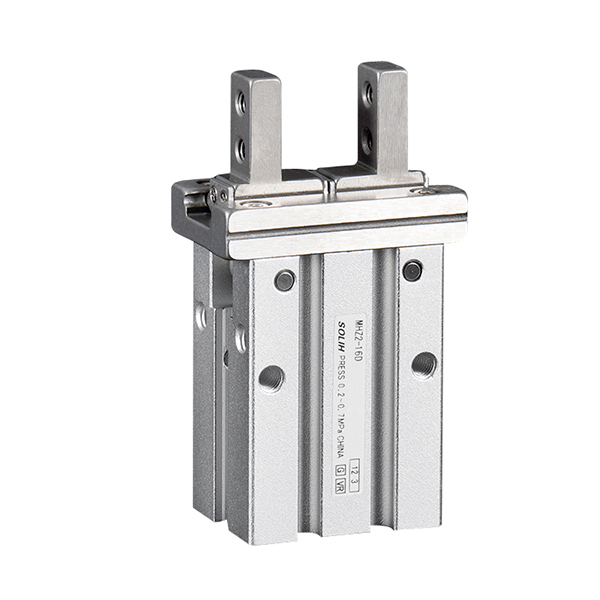

СОЛХ МХЗ2 стандардноходне и МХЗЛ2 дугоходне паралелне ваздушне хватаљке су потпуно заменљиве са еквивалентним СМЦ моделима. Вођени симетричним двоструким клиповима и прецизним линеарним водилицама за синхроно кретање чељусти, испоручују ултра-високу тачност понављања позиционирања од ±0,01 мм са величинама отвора 10/16/20/25 мм. Доступна су три начина активирања: Д двоструког дејства за максималну силу стезања и континуирану масовну производњу; С једносмерни нормално отворен, који аутоматски ослобађа радне комаде након ваздушног сечења како би се избегло гњечење на станицама за вруће штанцање; Ц једносмерни нормално затворен са снагом држања опруге без довода ваздуха како би се спречио пад радног предмета за руковање роботом изнад главе. Опциони су читав низ изменљивих чељусти (уске, танке равне, са бочним урезима за продужене учвршћиваче) и вишеструки распоред портова за тело (стандардни бочни порт, крајњи бочни порт, аксијални улазни порт) су опциони. Уграђени магнетни прстенови раде са М9БВ реед прекидачима за пренос сигнала отворене/затворене позиције на ПЛЦ системе блокаде. МХЗ2 има кратак ход и велику брзину циклуса до 180 копија у минути за ситне минијатурне делове, док МХЗЛ2 усваја проширене водилице за широки ход отварања за руковање калупима са дубоким шупљинама и великим дебелим плочама. Све чељусти, фитинзи и сензори су унакрсни компатибилни између ове две серије. Широко примењен за сортирање ПЦБ-а и чипова, прецизно утовар/истовар хардвера, стезање амбалаже и пренос радног комада на крајњим ефекторима робота у 3Ц, хардверским и линијама за аутоматизацију паковања.

СОЛХ МХФ2 ултра-танка паралелна хватаљка са линеарним вођицама са два клипа је потпуно заменљива са еквивалентним СМЦ моделима. Његова ултра равна висина тела је само отприлике једна трећина МХЗ2, што ефективно смањује момент савијања на ефекторима на крају робота. Величина отвора се креће од 8 до 32 мм. Чисто је двоструког дејства са уграђеним пригушним вентилима за подешавање брзине. Сваки отвор нуди три варијанте хода: Д кратак, Д1 средњи и Д2 дуг, са тачношћу понављања позиционирања ±0,04~±0,05 мм. Четворострани жлебови сензора омогућавају вишесмерну монтажу укључујући урезивање на дну и уградњу кроз отвор; -Ф фиксни тип са једном чељусти је опционо. Велике величине Φ25/32 имају рециркулацијске кугличне вођице за повећану крутост. Уграђени магнетни прстенови раде са М9Б/М9Н/М9П реед прекидачима за повратну информацију о положају. Идеалан за компактне просторе ограничене висине, минијатурне линеарне модуле, мале роботе ЕОАТ, полупроводнике и 3Ц прецизне склопове. Током избора, дужина препуста чељусти мора бити ограничена и момент савијања верификован са фактором сигурности ≥1,5.

СОЛХ МХЛ2 паралелна пнеуматска хватаљка са зупчаником и зупчаником широког хода је потпуно заменљива са одговарајућим СМЦ моделима. Зупчасти преносник обезбеђује синхроно кретање чељусти, обезбеђујући високу крутост и моћну силу стезања, погодну и за спољашње стезање и за унутрашње ширење. Величине отвора покривају 10/16/20/25/32/40 мм са чисто двоструким дејством. Сваки отвор нуди три варијанте хода: Д кратак, Д1 средњи и Д2 дуг, са тачношћу понављања позиционирања од ±0,1 мм. Интегрисане уграђене заптивке за брисање прашине омогућавају стабилан рад у прашњавим и тешким окружењима као што су радионице за алатне машине. Четворострани жлебови сензора подржавају флексибилну вишеоријентацијску инсталацију. Величине 10~25 прихватају стандардне М5 портове, док 32/40 подржавају опционе Г / НПТ извозне нити. Ефективна сила стезања се смањује са продуженим превисом вилице; потребан је фактор сигурности ≥1,5 током прорачуна оптерећења. Широко се користи за руковање плочастим материјалом, лежиштем и тешким радним предметима, утовар/истовар машина алатки и аутоматизацију паковања за хватање компоненти великих димензија.

СОЛХ МХС3 3-чељусти и МХС4 4-чељусти клинасти брегасти самоцентрирајуће шупље пнеуматске хватаљке су потпуно заменљиве са еквивалентним СМЦ моделима. Клинасти зупчасти пренос покреће синхроно центрирање чељусти, постижући тачност поновног позиционирања од ±0,01 мм. Величине отвора се крећу од 16 до 125 мм. Стандардни двосмерни (Д) дизајн, са опционим једносмерним, нормално затвореним (Ц) / нормално отвореним (Е) опругама са повратном опругом. Централна шупља рупа омогућава усмеравање ваздушних цеви, клинова за избацивање и оптичких влакана, подржавајући и спољашње стезање и унутрашње хватање које се шири. Равномерно распоређене три чељусти МХС3 обезбеђују супериорну коаксијалност, идеалне за осовине, дискове и прстенасте радне предмете. Ортогонално распоређене четири чељусти МХС4 пружају стабилно ограничење за квадратне, правоугаоне и неправилне равне делове како би се избегло нагињање. Уграђени трајни магнети су компатибилни са магнетним прекидачима серије М9БВ. Компактно тело ниског профила савршено одговара крајњим ефекторима робота. Изведене варијанте укључују МХСЈ3 заштићен од прашине и продужени шупљи МХСХ3. Широко се примењује за утовар/истовар машина алатки, пресовање лежајева, руковање 3Ц кружним и квадратним компонентама и концентрично састављање цевастих радних комада.

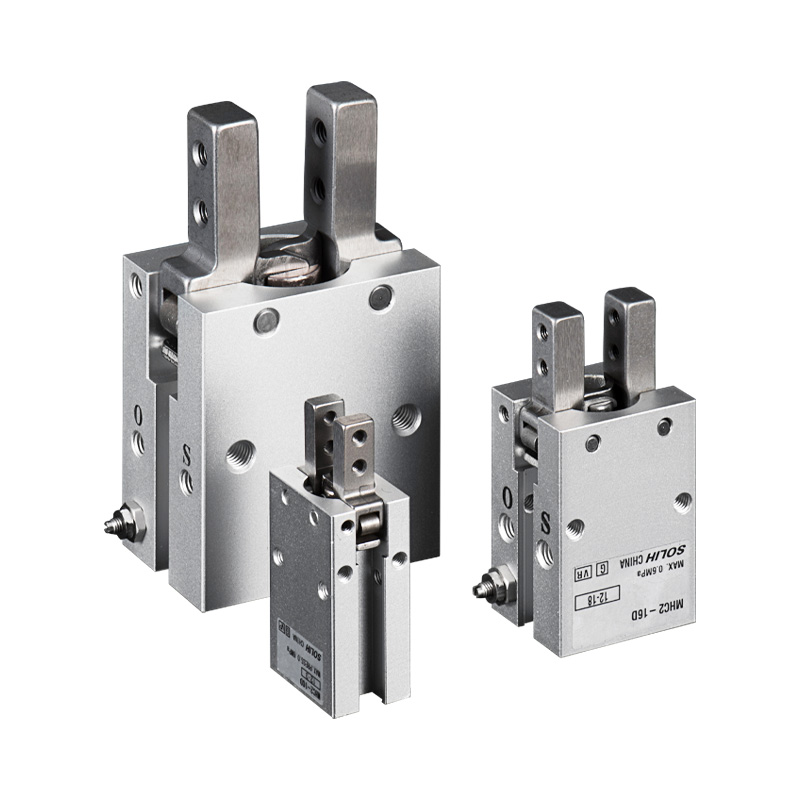

СОЛХ МХЦ2 пнеуматска хватаљка са закретним окретањем је потпуно заменљива са еквивалентним СМЦ моделима. Механизам клацкалице покреће чељусти да се ротирају око доње осовине са максималним углом закретања једне чељусти од 30°, што се разликује од линеарно покретних МХЗ2 паралелних хватаљки. Поклопци отвора 6/10/16/20/25 мм, доступни у Д двосмерним и С једносмерним нормално отвореним варијантама (без НЦ нормално затворене верзије). Уграђени једносмерни вентили за гас омогућавају директно подешавање брзине. Претходно инсталирани магнетни прстенови раде са М9БВ реед прекидачима за пренос сигнала статуса чељусти на ПЛЦ системе. Компактно тело ниског профила идеално је за стезање спољног омотача у опреми са ограниченим дубинским простором. Због принципа полуге, ефективни момент стезања нагло опада са продуженим држачима; верификација оптерећења на основу дужине препуста чељусти је обавезна током избора. Широко се примењује за спољно стезање 3Ц пластичних кућишта, чепова за боце и цевастих малих делова, бочно храњење и хватање и постављање за минијатурне крајње ефекторе робота. МХЗ2 паралелне хватаљке се препоручују за апликације које захтевају централно високо прецизно хватање, дуга оптерећења или функцију држања без напајања.
