Ваздушни цилиндар

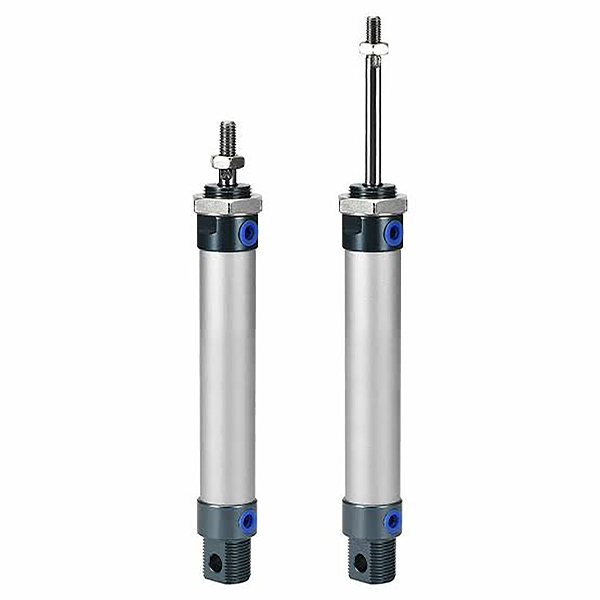

СОЛХ МАЛ лагани мини пнеуматски цилиндри од легуре алуминијума су ултра-економични компактни актуатори дизајнирани за лаке аутоматизоване апликације. Конструисан са цеви од тврдог елоксираног алуминијума и завршним поклопцима упареним са клипњачом од нерђајућег челика против рђе, овај модел је 15% лакши и око 10 мм краћи по укупној дужини у поређењу са конвенционалним цилиндрима серије МА, а истовремено значајно смањује трошкове набавке. Одликује се одличном заменом димензија са МА и ЦМ2 цилиндрима за једноставну замену и јефтину накнадну уградњу опреме. Усвајање склопа за закључавање навоја са два краја осигурава стабилне структурне перформансе током континуираног рада; аеродинамично округло тело омогућава лако растављање, преглед и одржавање. Потпуни портфељ варијанти покрива стандардне типове са двоструким дејством, једноструким дејством са опругом и ресетовањем, синхроне јединице са двоструком шипком и МАЉ верзије са подесивим ходом како би се задовољиле различите захтеве за линеарно кретање са малим оптерећењем. Стандардни гумени браници апсорбују благе ударце и буку, са опционим подесивим ваздушним јастуцима који су доступни за честу вожњу великом брзином. Композитно заптивање ниског трења са уграђеним жлебовима за складиштење уља подржава рад без уља без одржавања са веком трајања који достиже 5 милиона циклуса. Опциони уграђени магнетни прстен ради неприметно са СМЦ М9Б и Аиртац ЦС1-Г магнетним сензорима да би се постигла повратна информација о положају клипа у реалном времену и ПЛЦ аутоматска контрола везе. Подржани стабилном масовном производњом и брзим испуњавањем поруџбина, ови повољни цилиндри имају широку примену у монтажи електронике, машинама за паковање и лакој индустријској аутоматизацији у сувим радним окружењима са мало прашине.

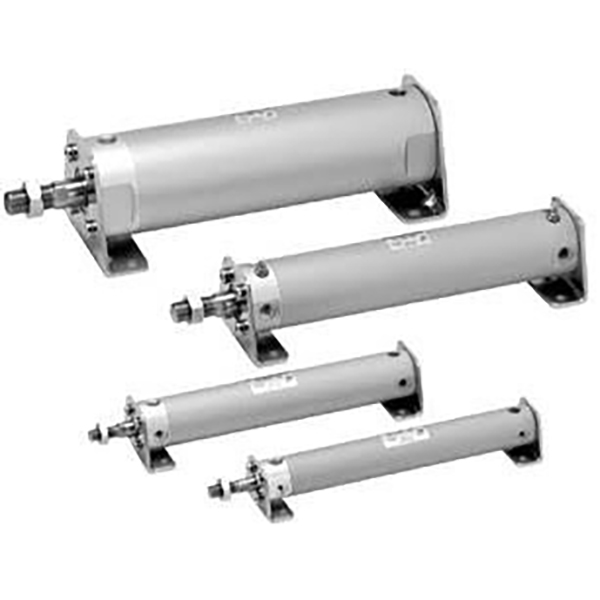

СОЛХ ЦГ1/ЦДГ1 алуминијумски лагани округли пнеуматски цилиндар покрива величине отвора φ20~100 мм и служи као директна замена за СМЦ ЦА1 серију. Направљен од екструдираних алуминијумских цеви и завршних поклопаца и чврсте хромиране клипњаче, 30% је лакши од конвенционалних стандардних цилиндара са одличним расипањем топлоте. Структура завршне капице са навојем олакшава растављање и одржавање. Четворосмерни ваздушни отвори распоређени у интервалима од 90° нуде веома флексибилан распоред цеви. Богате варијанте укључују тип ЦДГ1Б стандардног двоструког дејства, ЦГ1С/ЦГ1Т једноструко дејство опруге за повратак/продужење, ЦГ1В синхрони цилиндар са двоструком шипком и ЦГ1К хексагонални неротирајући цилиндар шипке. ЦДГ1 модели су опремљени уграђеним магнетним прстеном компатибилним са М9Б/А93 магнетним прекидачима за повратну информацију о положају. Опремљен је стандардним гуменим јастуком; суфикс Ваздушни јастук је опциони за смањење буке при великим брзинама. Композитна заптивка са ниским трењем испоручује низак почетни притисак, подржава рад без уља са веком трајања преко 8 милиона циклуса. Доступни су вишеструки стилови монтаже: основни тип, носач за ноге, прирубница, спојница и носач. Савршено за високофреквентне клипне апликације дугог хода, лаганог и средњег оптерећења на транспортним линијама, машинама за паковање и електронској опреми за аутоматизацију. Током избора треба резервисати најмање 50% сигурносне маргине потиска.

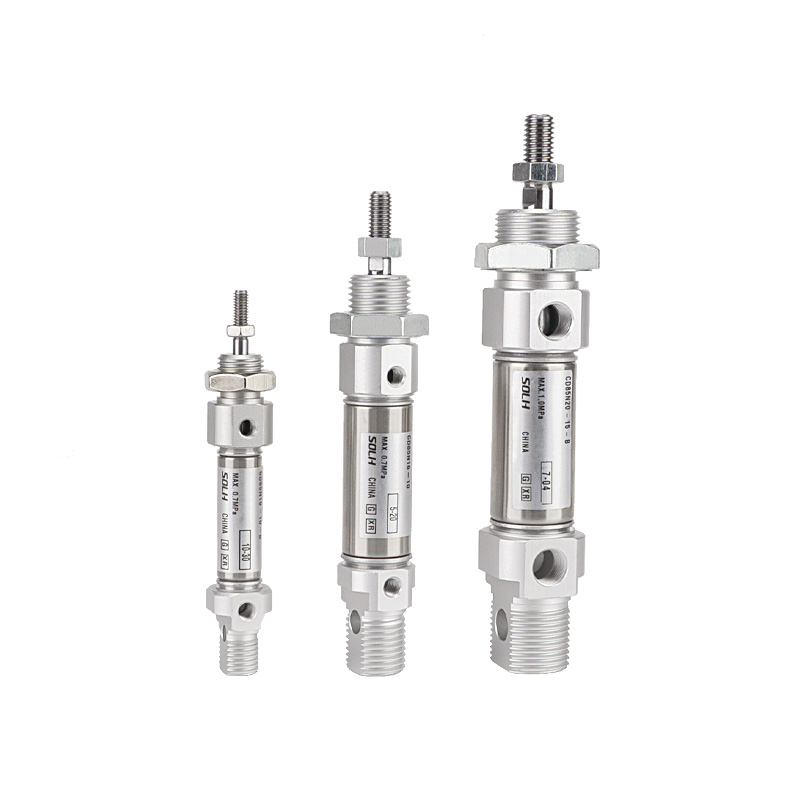

СОЛХ Ц85/ЦД85 мини цилиндар од нерђајућег челика је у складу са међународним стандардом ИСО 6432 и може се директно заменити са еквивалентним СМЦ моделима. Величине отвора: φ8/10/12/16/20/25 мм. Цијев и клипњача су направљени од нерђајућег челика 304 са одличном отпорношћу на рђу и корозију, применљиви на влажне, благе киселе и алкалне средине, као и на чисте производне линије за прехрамбену, фармацеутску и електронску индустрију. Прихватајући структуру завршног поклопца без везице, цилиндар има танак и лаган дизајн. Комплетне варијанте укључују стандардно двоструко дејство, једноструко дејство опруге за враћање/продужење, синхрони тип са двоструком шипком и квадратни неротирајући цилиндар шипке Ц85К. Верзије ЦД85 су опремљене уграђеним магнетним прстеном за детекцију положаја преко магнетних прекидача. Испоручује се стандардни гумени јастук; Ваздушни јастук са суфиксом Ц је опциони за моделе φ10~25 да би апсорбовао ударце при великом брзини. Минимални почетни притисак достиже 0,05 МПа, подржавајући дуготрајан рад без уља са брзином клипа од 50 до 1500 мм/с, савршено за високофреквентни краткоходни клип. Доступни су комплетни сетови стандардних ИСО опција за монтажу: интегрисани спој, прирубница, носач за ноге, носач и више. У поређењу са МИ и МА цилиндрима, Ц85 поседује глобално признате ИСО димензије, доносећи изузетну погодност за замену опреме на иностраним тржиштима. Приликом избора препоручује се минимална сигурносна маргина потиска од 50%.

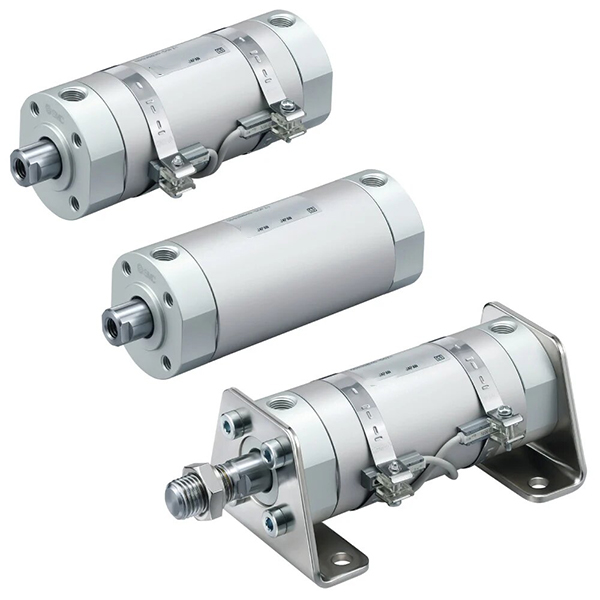

СОЛХ ЦГ3 ултра-кратки лагани пнеуматски цилиндри служе као унапређена замена за традиционалне округле актуаторе серије ЦГ1. Конструисана са цеви од легуре алуминијума високе чврстоће и завршним поклопцима упареним са тврдим хромираним клипњачама, ова серија смањује укупну тежину за 24% и скраћује укупну дужину до 51 мм за изузетну оптимизацију простора. Доступан у величинама отвора у распону од φ20мм до φ100мм, подржава распоред ваздушних отвора у четири смера како би омогућио флексибилан распоред цеви унутар компактне машине. Вишеструке структурне варијанте покривају верзије са двоструким дејством, једносмерним дејством са опругом, двоструком шипком и шестоугаоном антиротационом клипњачом како би се задовољили разноврсни захтеви линеарног погона. Стандардни гумени јастук ублажава благи крајњи удар, док опциони ваздушни одбојник одговара раду велике брзине до 1000 мм/с. Композитно заптивање са ниским трењем омогућава рад без уља са веком трајања који прелази 8 милиона радних циклуса; ЦДГ3 магнетно интегрисани модели подржавају инсталацију магнетног прекидача за повратну информацију о позицији ПЛЦ-а и аутоматску контролу везе. Одржавамо стабилну масовну производњу и довољан инвентар на лицу места, широко примењен у опреми за паковање, електронским монтажним линијама и општој лакој индустријској високофреквентној аутоматизацији са изузетном економичношћу.

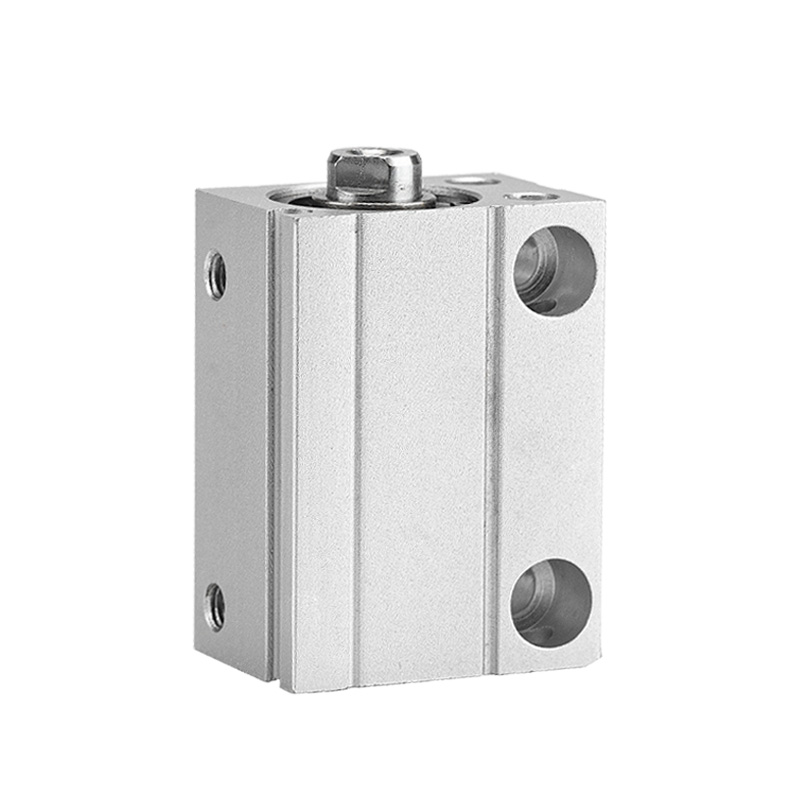

СОЛХ ЦДУЈБ ултра-компактни цилиндар за слободно монтирање је развијен за опрему са ограниченим простором за инсталацију. У поређењу са конвенционалном серијом ЦУ, њена дужина је смањена за 64%, а запремина смањена за 70%. Квадратно компактно тело подржава директну монтажу на више површина без додатних носача. Асортиман производа укључује немагнетне ЦУЈБ, ЦДУЈБ опремљене магнетима и ЦДУЈС чисте собе без бакра. Величина отвора се креће у распону од φ4~20мм, доступан у типовима двоструког и једносмерног поврата опруге са опционим гуменим јастуком. Магнетизовани модели одговарају минијатурним магнетним прекидачима за прецизно кретање кратког хода и подржавају рад без уља. Широко се примењује у 3Ц електроници, позиционирању полупроводничких плочица и аутоматизацији медицинског чишћења. Магнетне заштитне плоче су опционе за густо распоређене цилиндре.

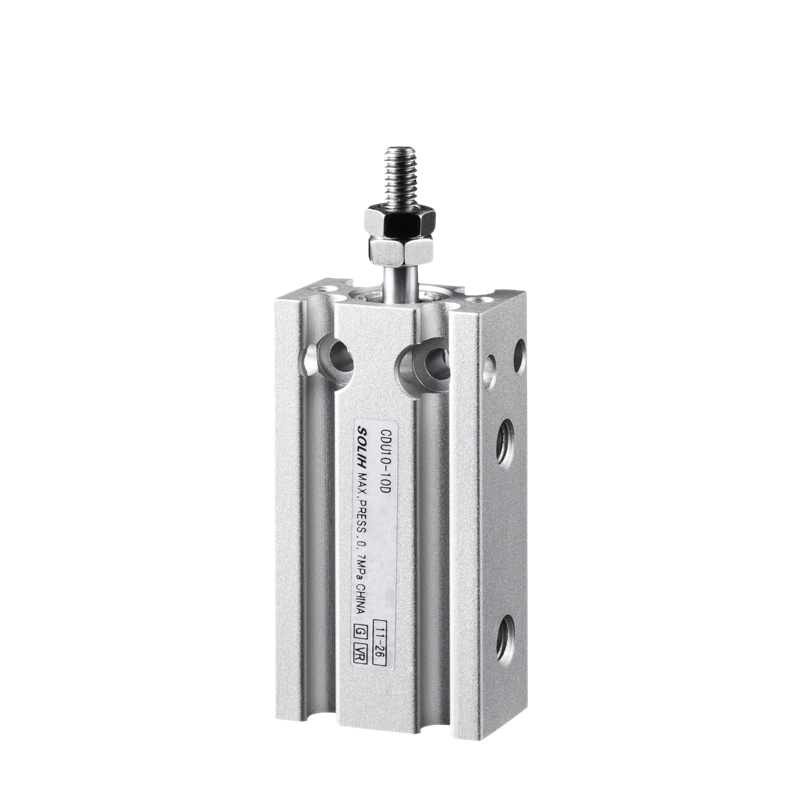

СОЛХ ЦУ/ЦДУ правоугаони цилиндар за слободно монтирање има ултра-танку блок структуру са рупама за монтажу на више површина, омогућавајући директну инсталацију под више углова без носача ради уштеде простора опреме. Комплетне варијанте укључују немагнетне ЦУ, ЦДУ опремљене магнетима, ЦДУК неротирајућу шипку и ЦДУВ моделе са двоструким вођеним шипкама. Величине отвора φ6~32мм, доступни у типовима једноструког/двоструког дејства са фиксним гуменим одбојницима на оба краја за континуирани рад без уља. ЦДУ серија је компатибилна са ЦМСХ и ДМСХ магнетним прекидачима за детекцију положаја и толерише делимично бочно оптерећење. Широко се користи у 3Ц и полупроводничким шаблонима, граничницима за аутоматизацију, позиционирању лаганог стезања и малим механизмима за причвршћивање за компактну аутоматизовану опрему.

СОЛХ МК компактни цилиндар са шест површина је надограђен од МД цилиндра са уграђеним механизмом против ротације. Прецизност против увртања клипњаче достиже ≤±0,5°, директно заменљива са Аиртац МД и СМЦ ЦКС серијом. Квадратно танко тело омогућава монтажу без носача на шест страна и олакшава компактан паралелни распоред више цилиндара. Варијанте укључују МК двоструко дејство, МСК/МТК једноструког дејства, МКД двоструку шипку и МКЈ моделе са подесивим ходом. Опционо уграђени магнетни прстен са гуменим одбојницима и могућношћу без уља. Величине отвора φ6~32мм, широко примењене у 3Ц прецизним алатима и позиционирању стезања кратког хода за аутоматизацију која захтева фиксни угао радног комада у скученом простору.

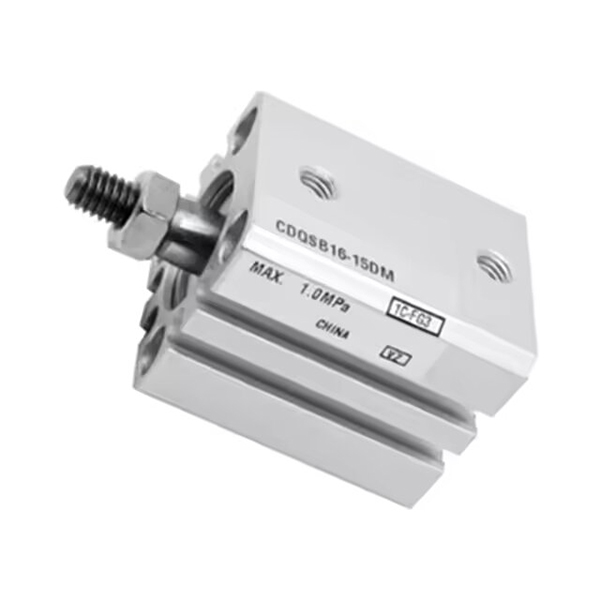

СОЛХ ЦКС компактни танки цилиндар је димензионално заменљив са СМЦ ЦКС серијом и надограђен са серије ЦК2. Квадратно ултра танко тело има краћу укупну дужину за високо прецизне задатке кратког хода у скученом простору. Варијанте укључују стандардни појединачни штап, ЦКСВ двоструки штап, ЦКСК неротирајући штап и КСБ24 модел дугог века. ЦДКС са уграђеним магнетом подржава вишестрану монтажу магнетних прекидача. Опремљен заптивком за складиштење уља са ниским трењем за рад без уља и радни век до 5 милиона циклуса, упарен са фиксним гуменим одбојницима на оба краја. Величине отвора φ12~25мм, широко се користе за гурање, стезање и позиционирање на прецизним учвршћењима полупроводничке и 3Ц електронске опреме за накнадну уградњу и замену.

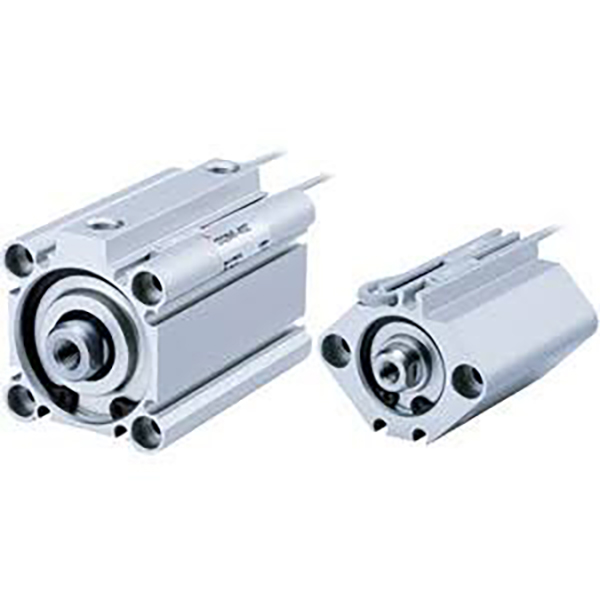

СОЛХ ЦК2 квадратни компактни танки цилиндар је потпуно заменљив са СМЦ ЦК2 серијом. Његово ултра-кратко квадратно тело смањује дужину за 50% у поређењу са конвенционалним цилиндрима за вучне шипке ради уштеде простора за инсталацију. Покрива комплетан опсег отвора φ4~200мм са обиљем варијанти: једнострука шипка, ЦК2В двострука шипка, ЦК2К неротирајућа клипњача, опциони ваздушни јастук и верзија са ултра-кратким ходом. ЦДК2 модели са уграђеним магнетом подржавају вишестрано постављање магнетног прекидача без избочених сензора. Опремљени су стандардни гумени браници, а ваздушни јастук је опциони за рад великом брзином. Усвајање заптивке са ниским трењем резервисаног уљем за рад без уља са веком трајања до 5 милиона циклуса, широко се користи за стезање, гурање и позиционирање у електроници, аутомобилској индустрији и аутоматизацији паковања.
