Механички прекидач притиска серије ИС10

Бренд: СОЛХ од Рицхге Тецхнологи

Позиционирање производа

     СОЛХ ИС10 серија је механички прекидач притиска без контактне цеви (сува трска), основна компонента за праћење притиска за стандардна пнеуматска кола. Одликује га једноставну компактну структуру и ултра-поуздане перформансе дугог циклуса, широко је упарен са три јединице за подмазивање регулатора филтера ваздуха ФРЛ за детекцију ваздушног притиска у реалном времену и излаз сигнала блокаде.

Принцип рада и унутрашња структура језгра

  1. Принцип рада

     -- Компримовани ваздух гура клип против затезања опруге, уграђени магнет на клипу се помера близу реед цеви да би завршио магнетни окидач и проводљивост кола. Када ваздушни притисак падне испод прага за ресетовање, опруга гура клип уназад, магнет се удаљава од реед цеви и коло се прекида.

  2. Основни структурни делови

     -- Клип са интегрисаним трајним магнетом: Осећа померање ваздушног притиска

     -- Реед цев (суви реед прекидач): Бесконтактно магнетно активирање, нула механичка контактна абразија

     -- Вијак за подешавање притиска: Ручно подесите праг окидача помоћу одвијача

     -- Механички градирани прозор за гледање: Директно очитавање унапред подешене вредности притиска у јединици МПа

Табела стандардних основних техничких спецификација

Модел пуне серије и два стила монтаже

Две главне инсталационе структуре за различите захтеве распореда:

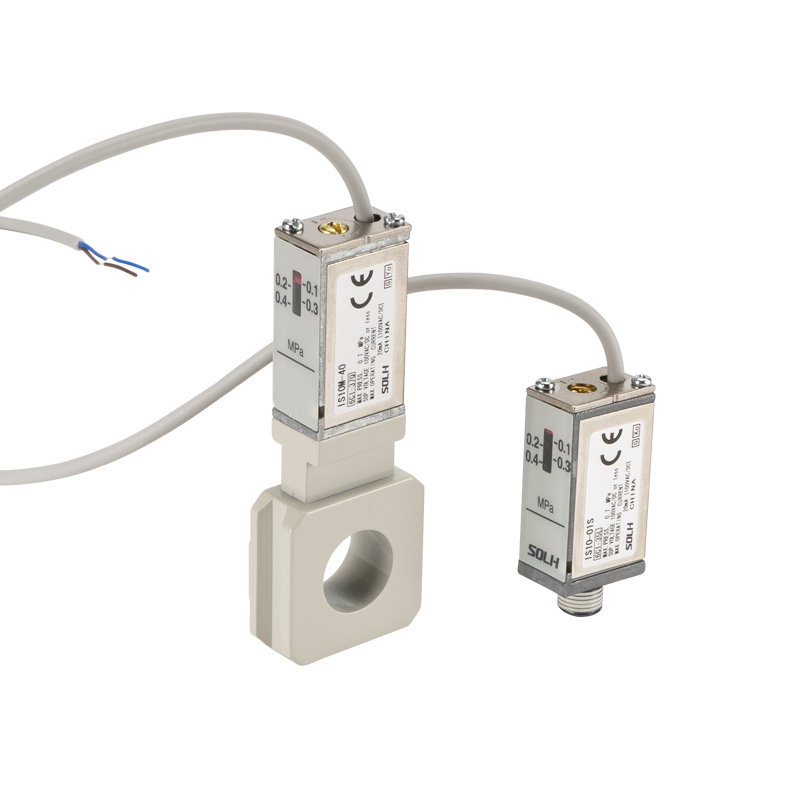

  1. Тип монтирања на навоју (ИС10-01С)

     -- Директна инсталација шрафом преко прикључка за навој Р1/8, компатибилан са једним цилиндром, излазом електромагнетног вентила и мини појединачним јединицама за ваздух.

  2. Тип носача разводника (ИС10М / ИС10Е)

     -- ИС10М опремљен квадратном стезном базом са стране, може се директно закачити на СМЦ стандардне АЦ модуларне ФРЛ три јединице без додатних адаптера, штедећи унутрашњи простор за инсталацију ормара.

Конкурентне предности основног производа

  1. Нула механичко хабање контакта

     -- Безконтактно магнетно окидање, без електричне варнице на контактној тачки; век трајања 5~10 пута дужи од традиционалних механичких микро-контактних прекидача притиска као што је ИС3000.

  2. Интуитивна ванмрежна калибрација притиска

     -- Бочни уграђени МПа градирани прозор скале, подешавање завртња за подешавање одвијачем; праг притиска се може подесити без напајања на лицу места.

  3. Универзална АЦ & ДЦ компатибилност оптерећења

     -- Подржава све АЦ/ДЦ напоне испод 100В, може директно покретати минијатурне соленоидне вентиле или повезати дигиталне улазне терминале ПЛЦ-а без међурелеја.

  4. Минијатурни лагани компактни дизајн

     -- 16% лакши и 11% мањи волумен од серије ИС1000 старе генерације, савршено се уклапа у високо интегрисани уски распоред аутоматизоване опреме.

Усклађивање са типичним сценаријима индустријске примене

  1. Надзор ниског притиска главног извора ваздуха и аларм

     -- Инсталиран на излазу ФРЛ троагрегата; шаље алармни сигнал блокаде када притисак напајања падне испод 0,4 МПа да би заштитио пнеуматске вибраторе и ударне чекиће од недовољног оштећења потиском.

  2. Потврда положаја пуног хода цилиндра

     -- Када се цилиндар потпуно извуче, притисак у комори расте до унапред подешене вредности за излазни сигнал окидача за секвенцијално блокирање следеће радње производне станице.

  3. Сигурносна заштита кола вибратора

     -- Праћење радног притиска ваздуха у реалном времену; искључите напајање брзог издувног вентила када је притисак нижи од прага, избегавајте сагоревање вибратора узроковано слабом силом вибрације.

Резиме једне реченице

     СОЛХ ИС10 серија бесконтактних цевних прекидача притиска нуди инлине монтажу на навој и ФРЛ варијанте са копчом на колектору, са подесивим опсегом од 0,1~0,6 МПа, 5 милиона дугим радним веком циклуса и ванмрежном калибрацијом притиска, идеалан јефтин компактни сензор за праћење притиска ваздуха за цилиндре, вибраторе и пнеуматска кола опште аутоматизације.
