КК2Е серија преградних спојева утичних спојница

СОЛХ КК2Е Сериес Булкхеад Унион Пусх-ин Фиттинг | Пнеуматски конектор за монтажу на панел

Бренд: СОЛХ од Рицхге Тецхнологи | СМЦ КК2Е Еквивалентни пнеуматски спој на преградни спој једним додиром

1. Преглед производа

     КК2Е је преградни спојни спој унутар СОЛХ КК2 серије спојница једним додиром, потпуно заменљив са СМЦ КК2Е. Уобичајено названа преграда за панеле, то је стандардна компонента за продирање пнеуматске линије кроз панеле опреме и преграде. Повезује унутрашње и спољашње ваздушне кругове, подржава монтажу вентила и цилиндара на панел, широко се користи у контролним ормарима, кућиштима за аутоматизацију и преградама за чисте просторије.

2. Правила именовања модела

Примери распада модела:

  Стандардна преграда са две цеви: КК2Е06-00А
     КК2: КК2 серија 2. генерације утичних спојница (бело тело)
     Е: Булкхеад Унион, панел кроз структуру
     06: Спољни пречник цеви φ6мм, оба краја исте величине за утискивање
     00: Двоструки утични портови (преграда од цеви до цеви)
     О: НБР заптивка, тип заптивке за поновљено склапање и демонтажу

  Компактна мала преграда: КК2Е04-00Ј
     Суфикс Ј: Миниатуризована компактна верзија, мања димензија за танке панеле и минијатурну опрему

  Женски навој до преграде цеви: КК2Е06-02А
     02: Рц14 женски конусни навој цеви

  Пуно значење: φ6 улазни прикључак ↔ Рц1/4 конектор преграде са унутрашњим навојем

3. Три структурна типа

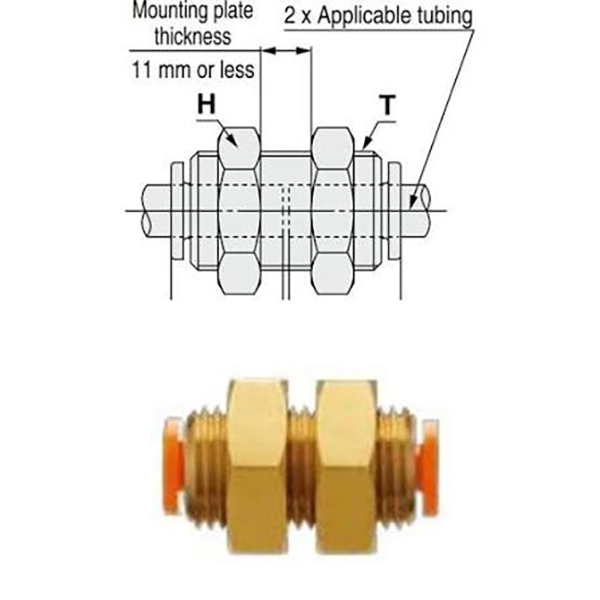

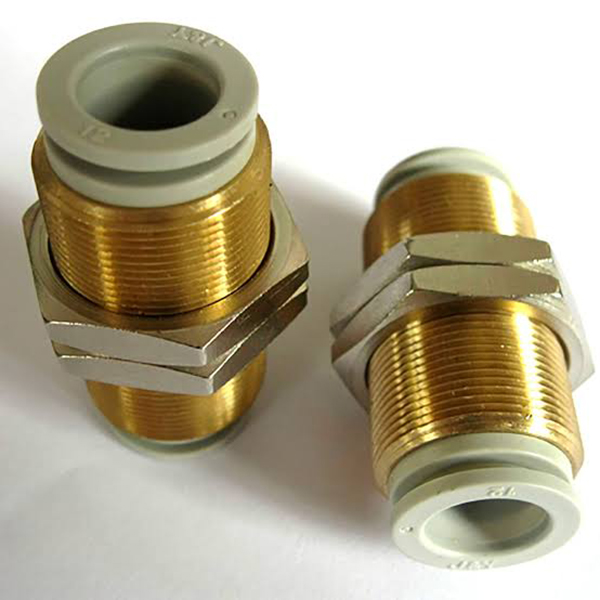

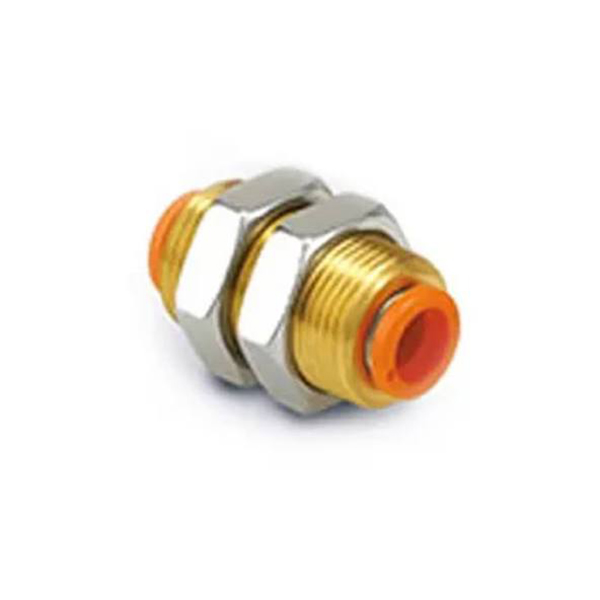

3.1 Стандардна двоцевна преграда (КК2ЕКСКС-00)

  Карактеристике структуре:

     • Оба краја прикључка за утискивање једнаког пречника. Средњи део са никлованим месинганим навојем + сигурносна матица, причвршћена након проласка кроз панел

     • Правоточни канал без смањења пречника или промене смера, минималан пад притиска

     • Ваздушне цеви са обе стране панела могу се директно повезати без додатних адаптера након инсталације

3.2 компактни мини двоцевни преградни спој (КК2ЕКСКС-00Ј)

  Карактеристике структуре:

     • Минијатуризован дизајн оптимизован за микро опрему и танке панеле, краћа укупна дужина и мањи пречник навоја у односу на стандардну верзију

     • Погодно за танке плоче и уски простор за инсталацију, сценарије густог ожичења

     • Исти параметри перформанси као стандардни модел, само смањена физичка величина

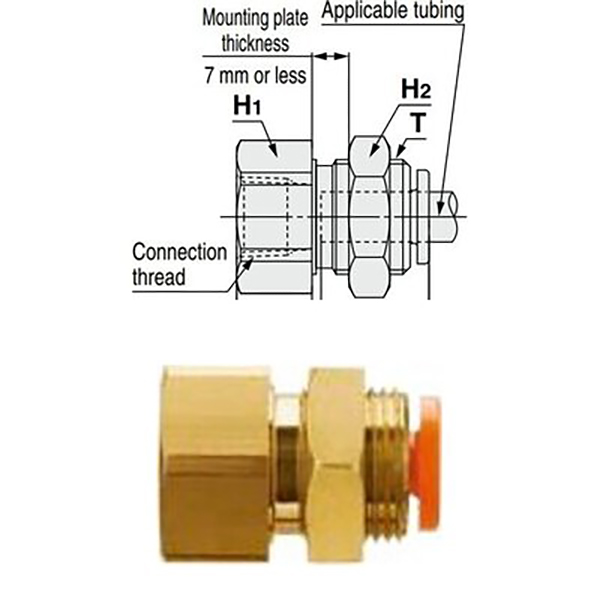

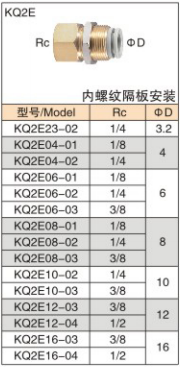

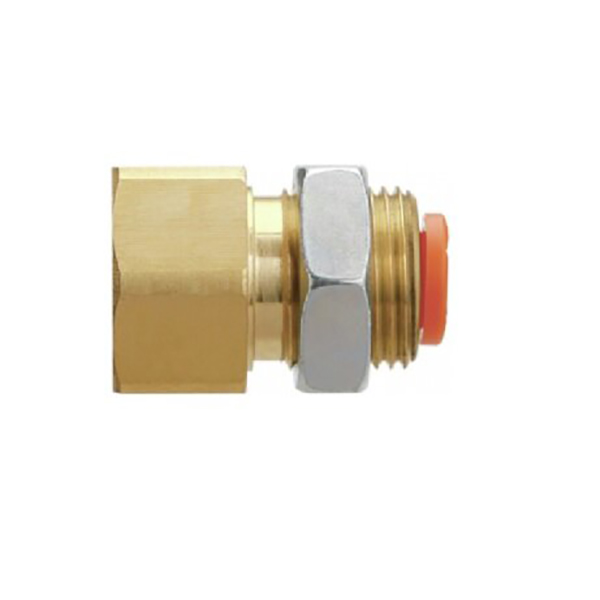

3.3 Спој женског навоја за преграду цеви (КК2ЕКСКС-ИИ)

  Карактеристике структуре:

     • Један крај Рц женски навој (повежите електромагнетни вентил, цилиндар, острво вентила унутар панела), други крај утични порт за спољне цеви

     • Долази са навојем и навртком за продирање и причвршћивање панела. Реализујте инсталацију: вентил са унутрашњим навојем + спољна ваздушна цев

     • Навојни прикључак директно спаја стандардне вентиле са навојем; само утични порт је изложен спољашњем панелу за уредно ожичење и спречавање погрешног рада

4. Опште техничке спецификације (цела серија)

5. Смернице за избор и инсталацију

  Водич за одабир

     • Ваздушна цев кроз контролни орман / панел опреме, цеви са обе стране → КК2ЕКСКС-00

     • Соленоид / цилиндар монтиран унутар панела, цев споља → КК2ЕКСКС-ИИ

     • Минијатурна опрема / танак панел, ограничен уски простор → КК2ЕКСКС-00Ј

  Напомене о инсталацији

  1. Препорука за величину рупе на панелу:
     •Φ4Φ6 цев: Препоручени пречник рупе Φ15мм
     •Φ8Φ10 цев: Препоручени пречник рупе Φ20мм
     •Φ12Φ16 цев: Препоручени пречник рупе Φ24мм

  2. Ограничење дебљине панела: Стандардна верзија ≤7мм; компактна Ј верзија ≤5мм

  3. Припрема цеви: Изрежите цев равно и без ивица. Убаците до краја до чујног клика да спречите цурење.

  4. Причвршћивање навртком: Осигурајте притезањем приложене сигурносне матице након проласка кроз панел; ПТФЕ трака није потребна за тип А (интегрисана заптивка).

  5. Примена вакуума: Изаберите тип А са НБР заптивком за стабилно задржавање вакуума.

6. Поређење са сличним моделима

7. Типичне примене

     • Преграда контролног ормара: КК2Е06-00 пролази кроз унутрашње цеви из ормана за повезивање спољних цилиндара, уредно ожичење

     • Монтажа плоче електромагнетног вентила: КК2Е06-01А за вентил унутар панела, само улазни порт изложен споља, уредан и против додира

     • Продор у преграду чисте просторије: Запечаћени продор ваздушног вода између чисте просторије и опреме без нарушавања чистог окружења

     • Густо ожичење за компактну опрему: КК2Е04-00Ј за танке плоче на малим машинама ради уштеде простора за распоред са више кола
