Бренд: СОЛХ од Рицхге Тецхнологи | СМЦ КК2Н Еквивалентни држач равног споја једним додиром
КК2Н је прави пнеуматски спој у облику вретена. Један крај је мушки навој или стабљика, други крај прихвата ПУ/ПА ваздушне цеви. То је директна замена за СМЦ КК2Н серију арматура са једним додиром. Широко се користи у пнеуматским круговима и вакуумским цевоводима. Инсталација без алата, једноставно притисните крагну за отпуштање да бисте брзо уметнули или уклонили цев.
Доступна су четири типа конструкција:
Тип мушког навоја (М навој: М5)

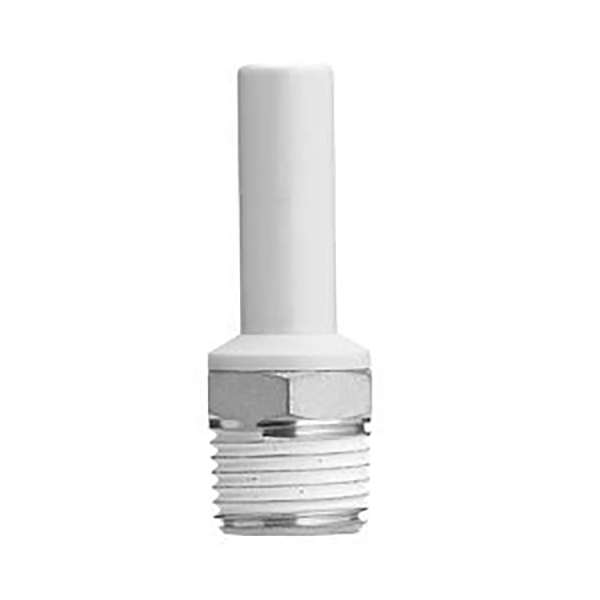

Тип стабла са мушким навојем (Империјални конус Р навој: 1/8,1/4,3/8)
• Равна стабљика једнаког пречника (-99 суфикс): оба краја имају исту ОД стабљику
• Редукциони стабљика равно приањање: две стабљике са различитим спољним пречникима за прелаз величине
Пример: КК2Н04-М5
• КК2Н: Шифра серије, тип стабљике равног споја
• 04: Спољни пречник цеви Φ4мм на страни за утискивање
• М5 / 01С / 02С: Спецификација мушког навоја
• -99: Равни спој стабљике једнаког пречника
• 04-06: Редукциони спој стабљике, ①Φ4 → ②Φ6
|
Сегмент кода |
Опис |
|
КК2Н |
Шифра серије: Равна утична спојница типа стабла |
|
04/06/08/10/12/16 |
Спољни пречник цеви ΦД (мм) |
|
М5 |
Метрички мушки навој М5×0,8 |
|
01С/02С/03С |
Империал Р конусни навој: Р1/8, Р1/4, Р3/8 |
|
-99 |
Стабљика једнаког пречника, равна спојница, оба краја исти ОД |
|
Двоцифрене цифре нпр.04-06 |
Редукциони спој вретена: ① улазни ОД, ② излазни ОД |
|
Ставка |
Параметар |
|
Применљиве цеви |
ПУ полиуретанска цев, ПА најлонска цев |
|
Радни притисак |
0~1.0МПа, компатибилан са вакуумским кругом негативног притиска |
|
Радна температура |
0℃ ~ +60℃ |
|
Материјал тела |
Пластично тело; Никловани месингани део са навојем, отпоран на корозију |
|
Перформансе заптивања |
Одлично заптивање навоја |
|
Начин повезивања |
Пусх-ин; огрлица за штампу за одвајање цеви |

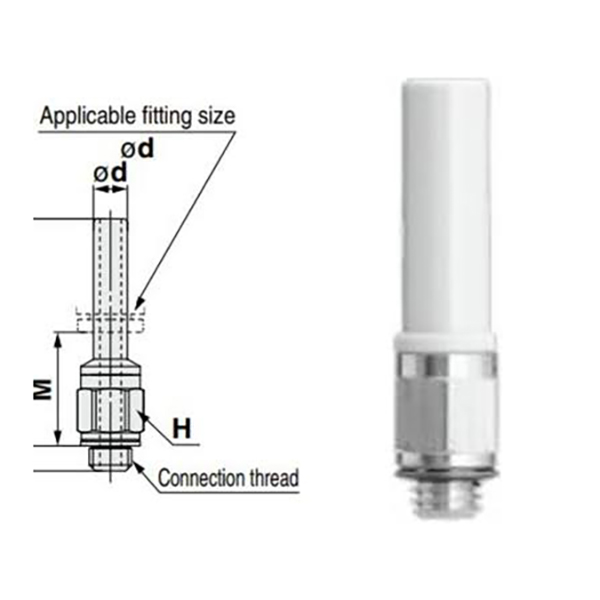

4.1 Метричка М верзија са мушким навојем
|
Модел |
Тхреад |
Цев ΦД |
|
КК2Н04-М5 |
М5×0,8 |
Φ4 |
|
КК2Н06-М5 |
М5×0,8 |
Φ6 |
4.2 Империал Р тапер верзија са мушким навојем
|
Модел |
Нит Р |
Цев ΦД |
|
КК2Н04-01С |
Р1/8 |
Φ4 |
|
КК2Н06-01С |
Р1/8 |
Φ6 |
|
КК2Н06-02С |
Р1/4 |
Φ6 |
|
КК2Н08-02С |
Р1/4 |
Φ8 |
|
КК2Н08-03С |
Р3/8 |
Φ8 |
|
КК2Н10-03С |
Р3/8 |
Φ10 |

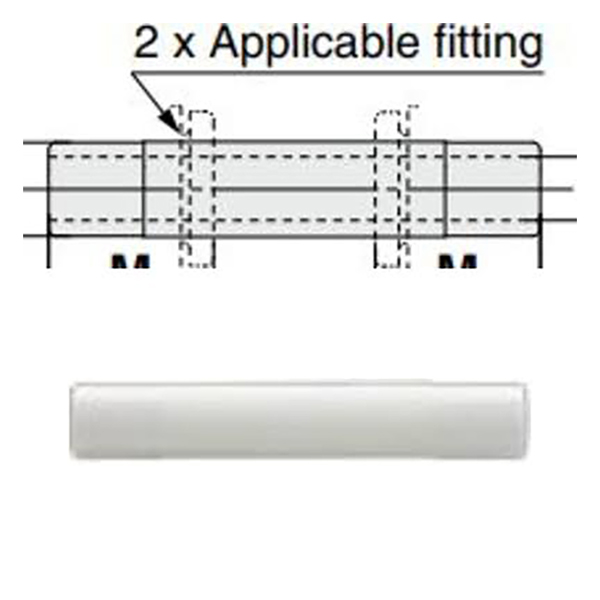

4.3 Равна стабљика једнаког пречника (-99 серија)
|
Модел |
ΦД |
|
КК2Н04-99 |
Φ4 |
|
КК2Н06-99 |
Φ6 |
|
КК2Н08-99 |
Φ8 |
|
КК2Н10-99 |
Φ10 |
|
КК2Н12-99 |
Φ12 |
|
КК2Н16-99 |
Φ16 |

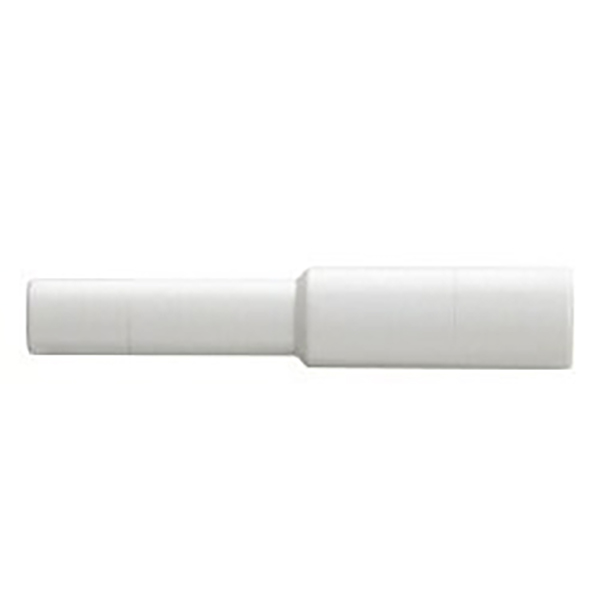

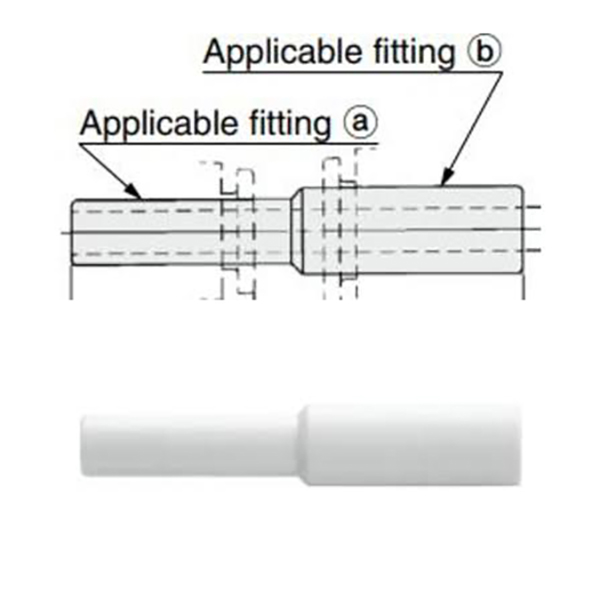

4.4 Смањење равног причвршћивања
|
Модел |
① Прод |
② Прод |
|
КК2Н04-06 |
Φ4 |
Φ6 |
|
КК2Н06-08 |
Φ6 |
Φ8 |
|
КК2Н08-10 |
Φ8 |
Φ10 |
|
КК2Н10-12 |
Φ10 |
Φ12 |
|
КК2Н12-16 |
Φ12 |
Φ16 |
Пластично тело са никлованим месинганим навојем за отпорност на корозију и поуздано заптивање навоја
• Компатибилан са ПУ полиуретанском ваздушном цеви и ПА најлонском цеви
Називни радни притисак 0~1.0МПа, погодан за кругове са негативним притиском
• Опсег радне температуре: 0℃ ~ +60℃
• Једноставна монтажа: држите крај цеви глатким и убаците директно; притисните предњу огрлицу да извучете цев за растављање
Машине за аутоматизацију, роботске руке, вакуумски адсорпциони системи, пнеуматска опрема, цеви ваздушног компресора. Директна замена за увезене фитинге серије СМЦ КК2Н.
