Пнеуматске утичне спојнице КК2В серије

СОЛХ КК2В Серија пнеуматских утичних Л Бранцх фитинга | СМЦ КК2В Еквивалент

Бренд: СОЛХ од Рицхге Тецхнологи | КК2В Породица пнеуматских Л конектора једним додиром

1. Преглед производа

     СОЛХ КК2В серија су пнеуматске спојнице Л-типа са мушким навојем са више варијанти грана. Дизајниран за дистрибуцију извора ваздуха и промену правца цевовода у пнеуматским круговима. Потпуно заменљив са СМЦ КК2В серијом. Конструисан од белог инжењерског пластичног кућишта и никлованог месинганог навоја. Брза монтажа без лепка. Компатибилан са ПУ & ПА пнеуматским цевима. Широко примењен у машинама за аутоматизацију, вакуумском пик & место и системима цевовода цилиндара.

  Пет подмодела за различите захтеве изгледа:

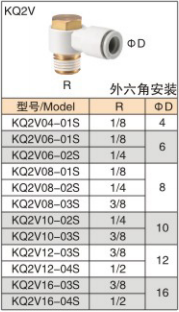

     КК2В: Стандардна једна утичница типа Л, спољна шестоугаона монтажа, 1-ин 1-оут

     КК2ВС: Стандардна Л тип једнострука утичница, унутрашња монтажа шестерокутне утичнице, 1-у-1-излаз

     КК2ВФ: Каскадни Л прикључак, мушки Р навој + женски Рц навој, доступна серијска веза, 1-у-1-излаз

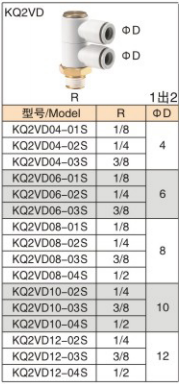

    КК2ВД: Вертикални прикључак 1-на-2, један улаз са мушким навојем, два излаза за црева једнаких пречника

     КК2ВТ: Вертикални прикључак 1 до 3, један улаз са мушким навојем, три излаза црева једнаких пречника

2. Објашњење кода модела

  Пример: КК2ВД04-01С

      КК2В = Основни код серије

      Д  Т / С / Ф = Суфикс структуре

     Д: 1-на-2 вертикална грана

     Т: 1 до 3 вертикална грана

     С: Унутрашњи хек Л колено

      Ф: Каскадно Л колено

     Без суфикса: Спољни шестоугаони стандардни Л колено

     04 = Спољни пречник цеви ΦД: 4мм

     01С = Мушки навој Р18; 02С=Р1/4; 03С=Р3/8; 04С=Р1/2; М5=М5×0,8

3. Табела сажетка спецификација

4. Материјал и услови рада

5. Карактеристике подмодела

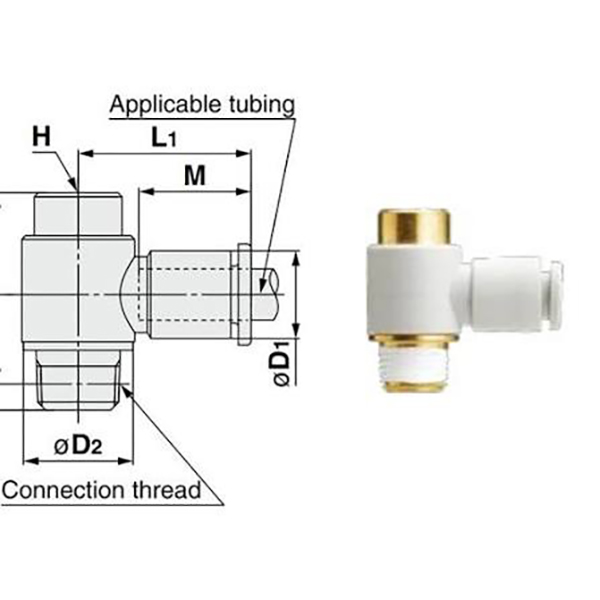

     • КК2В (спољни хек Л лакат): Стандардно Л колено са спољним шестоугаоним навојем за затезање кључем. Најраспрострањенији основни тип, подржава цеви велике величине мак Φ16.

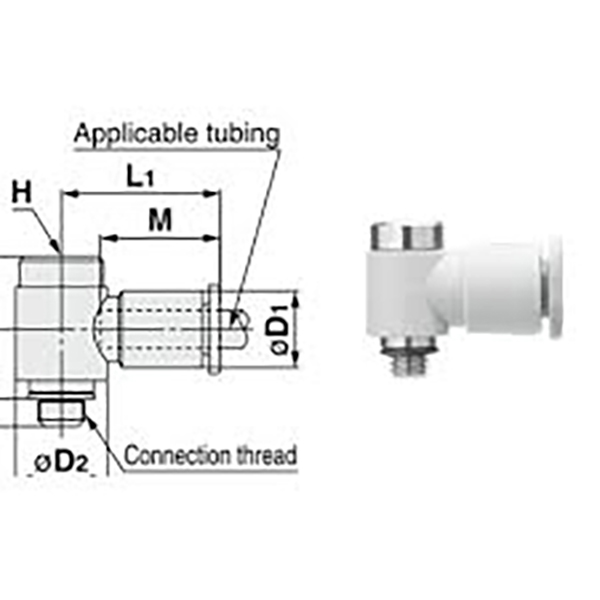

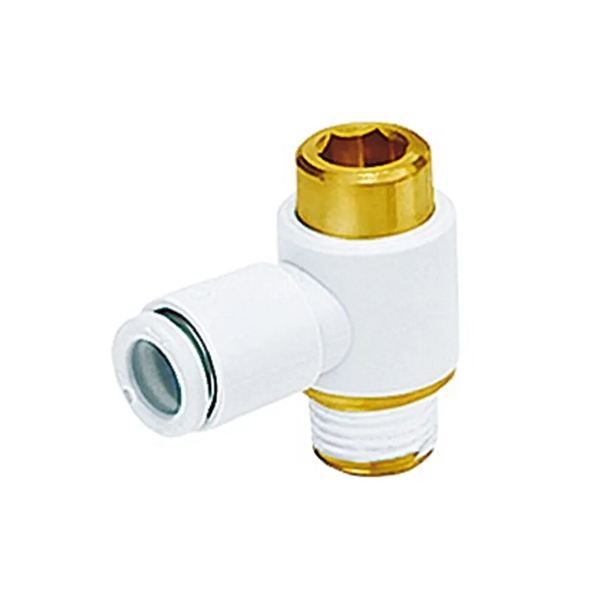

     • КК2ВС (унутрашњи хек Л колено): Унутрашњи шестоугаони проврт на отвору за навој. Дизајниран за скучени уски простор за инсталацију. Варијанта са малим навојем М5 одговара минијатурним цилиндрима.

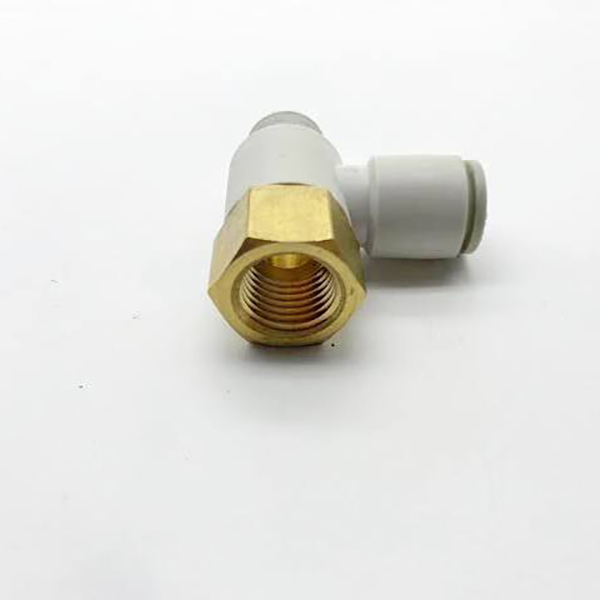

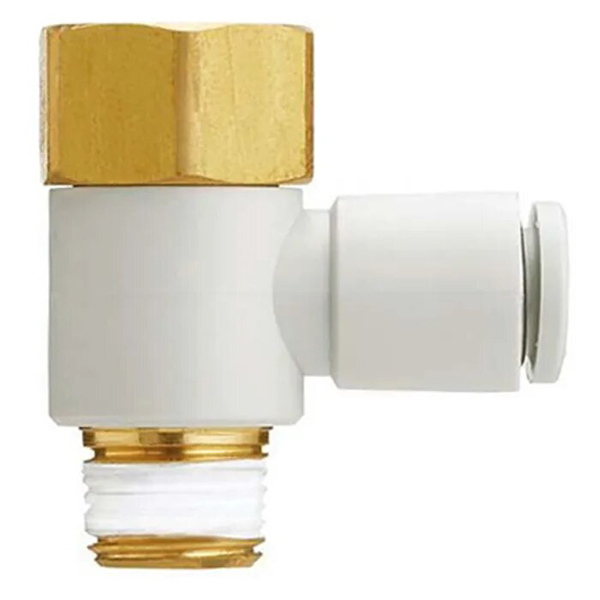

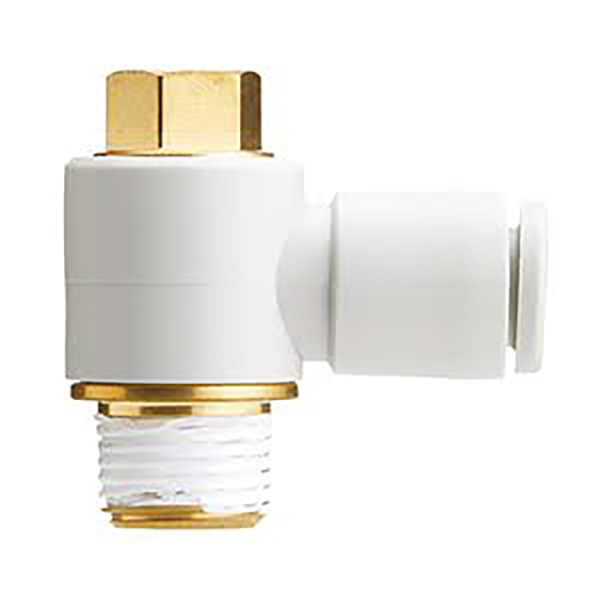

     • КК2ВФ (каскадни Л лакат): Опремљен мушким Р навојем и женским Рц навојем. Вишеструки спојни елементи могу бити повезани у серију за вишеструко гранање, што смањује потребу за блоковима разводника.

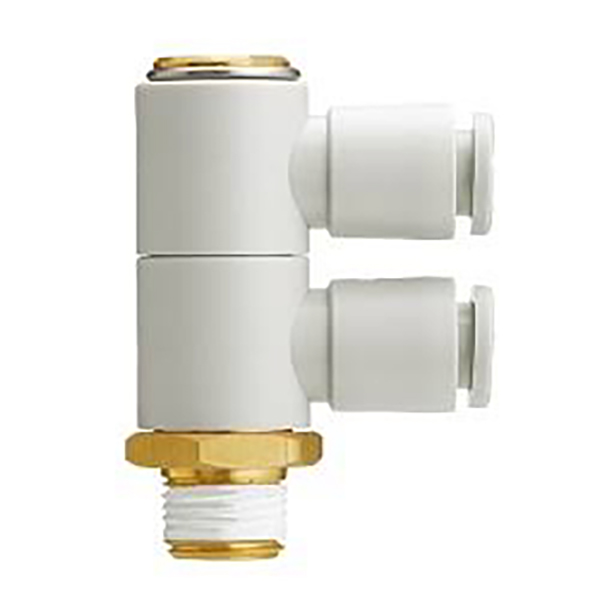

     • КК2ВД (вертикална 1-на-2 грана): Улаз за ваздух са једним навојем, вертикално се дели на два једнака излаза цеви. Компактна дистрибуција ваздуха 1-у-2-оут, смањује укупан број уградњи.

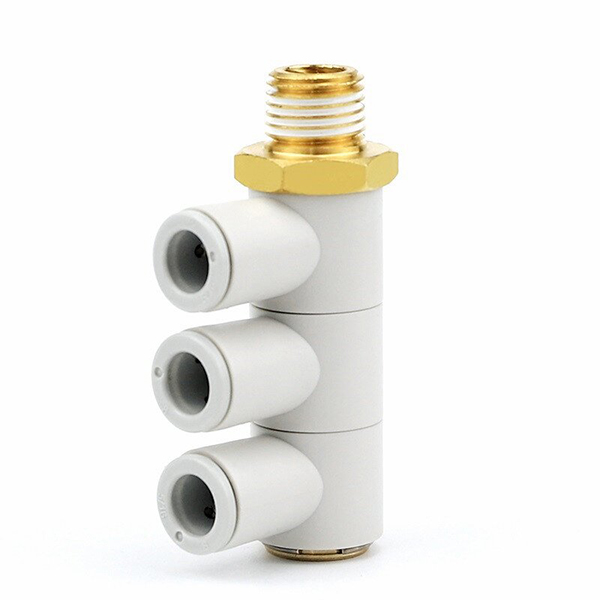

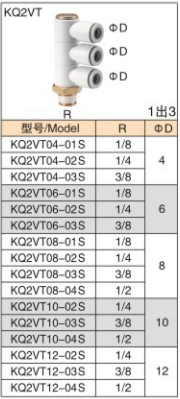

     • КК2ВТ (вертикална грана 1 до 3): Улаз за ваздух са једним навојем, вертикално подељен на три једнака излаза цеви. Мини ваздушни разводник, који се обично користи за дистрибуцију ваздуха са више усисних чаша у аутоматизацији.

6. Упутство за инсталацију

     •  Крај цеви исећи управно и равно. Уметните цев право у прикључак док не чујете „клик“ да бисте потврдили закључавање.

     •  Уклањање цеви: Притисните белу обујмицу на спојници и истовремено повуците цев ка споља.

     •  Замотајте ПТФЕ траку на навоје. Затегните само на хек пресеку; никада не примењујте обртни момент на пластично тело да бисте спречили пуцање.

     •  За КК2ВФ серију у серијској вези, обезбедите правилно заптивање навоја како бисте избегли цурење ваздуха.

7. Сценарији примене

     • Машине за аутоматизацију

     • Роботски вакуумски системи

     • Дистрибуција извора ваздуха за пнеуматске цилиндре

     • Пнеуматска кола на производним линијама

     • Машине за паковање и ваздушна кола за испитивање уређаја
