Неподесиви хидраулични амортизер серије РБ РБК

Неподесиви хидраулични амортизер серије СОЛХ РБ | СМЦ стандардни резервни амортизер

Бренд: СОЛХ од Рицхге Тецхнологи | СМЦ РБ хидраулични амортизер са фиксним отвором

1. Преглед производа

  СОЛХ РБ серије сунеподесиве хидрауличне амортизере пратећи СМЦ стандард. Он претвара кинетичку енергију удара у топлотну енергију преко унутрашње порозне структуре за пригушивање. Није потребно подешавање, спреман за директну уградњу. Широко се користи за пуферовање на крају хода, смањење буке и спречавање судара ваздушних цилиндара, линеарних клизника и ротационих механизама.

2. Основне карактеристике

     • Није потребно подешавање: Уграђено вишестепено пригушивање, стабилне перформансе од малог оптерећења до великог оптерећења након једнократне инсталације.

     • Компактан дизајн: Кратко тело са монтажом са навојем. Омогућава неусклађеност монтаже до ±5°, способна да апсорбује енергију замаха из ротационих актуатора.

     • Чврсто кућиште: Може послужити као механичко заустављање без додатног тврдог ограничења. Уграђена повратна опруга.

     • Дуг радни век: Потпуно затворена конструкција са уљном заптивком за заштиту од прашине. Опсег брзине удара: 0,05 ~ 5 м/с.

3. Класификација подсерије СОЛХ

4. Референтна табела популарног модела РБ / РБЦ

Модел	Тхреад	Ход (мм)	Енергија апсорпције (Ј)	Препоручена апликација
РБ0604	М6×0,75	4	0.5～0.98	Микро цилиндар, минијатурни клизни сто
РБ0805	М8×1.0	5	1.96	Φ6～Φ12 ваздушни цилиндар
РБ1006	М10×1.0	6	3.92	Φ16～Φ20 ваздушни цилиндар
РБ1412	М14×1,5	12	19.6	Φ32～Φ40 ваздушни цилиндар
РБ2015	М20×1,5	15	58.8	Φ50～Φ63 ваздушни цилиндар
РБ2725	М27×1.5	25	147	Φ80～Φ125 ваздушни цилиндар

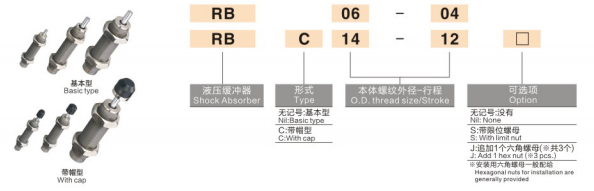

5. Правило кодирања модела

  Пример: РБ1412
    • РБ = Стандардна серија хидрауличних амортизера
    • 14 = Величина навоја М14×1,5
    •12 = Ход пуфера 12 мм

6. Смернице за избор

     • Израчунајте енергију апсорпције: Е = ½мв² + потисак × ход. Изаберите модел чија је номинална енергија ≥ израчуната вредност.

     • Правилно ускладите ударац: Ход одбојника мора бити краћи од укупног хода механизма за кретање да би се избегао удар на дну.

     • Брзина удара: Стандардни радни опсег 0,05～5 м/с. Контактирајте нас за појачану верзију за апликације ултра-велике брзине.

     • Избор окружења: Изаберите РБЛ за течност за сечење / влажно окружење; изаберите РБЦ са поклопцем за услове велике прашине.

     • Граница неусклађености: Максимални дозвољени ексцентрични угао ≤5°. Уградите плутајући спој ако неусклађеност прелази ову вредност.

7. Инсталација и мере предострожности

     • Нанесите малу количину анаеробног држача навоја на нити. НЕ користите ПТФЕ траку, која може блокирати отвор за пригушивање.

     • Испоручује се са две шестоугаоне матице за закључавање плус једна зауставна матица за спречавање отпуштања.

     • Може се монтирати хоризонтално, вертикално или под било којим углом; клипњача мора бити окренута у правцу удара.

     • Радна температура: -10℃ ~ +80℃. Избегавајте залеђивање на ниској температури.

8. Предност замене СОЛХ-а

   СОЛХ РБ серија у потпуности копира код модела СМЦ, димензије и параметре перформанси, директну замену за увозне амортизере, са конкурентном ценом и краћим временом испоруке, идеално за смањење трошкова масовне опреме.
     •РБ0805 → Замените АЦ0805
     •РБ1412 → Замените АЦ1412
