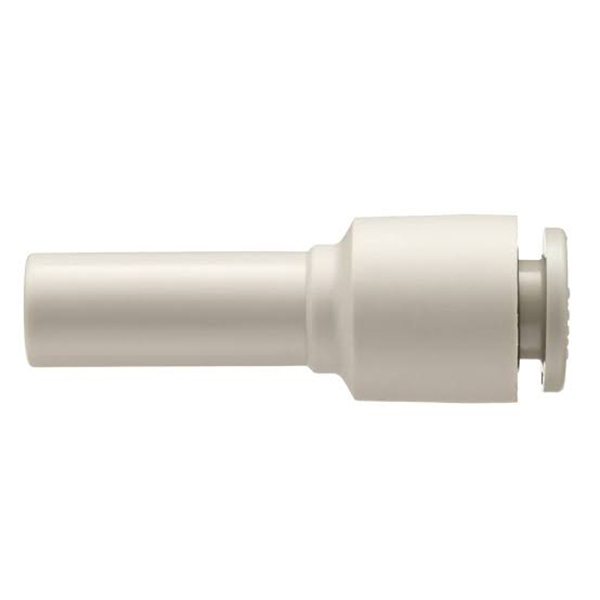

КК2Р Пусх Фит женски завршни поклопац од пластике

КК2Р редуктор равна утична спојница је цевна спојница КК2 серије различитог пречника, направљена као упадна замена за СМЦ КК2Р. Оба краја имају стандардне прикључке за један додир за повезивање две ваздушне цеви различитих спољних пречника. Његов глатки конусни унутрашњи пролаз обезбеђује мањи пад притиска него комбиновање одвојених фитинга. Направљен са ПБТ телом, прстеном за хватање од нерђајућег челика СУС304 и НБР заптивком, подржава рад на компримовани ваздух и вакуум од -5℃ до +60℃. Више величина покривају прелазе цеви Φ2~Φ16, који се обично користе за модификацију пнеуматских кола и конверзију пречника вакуумске линије у машинама за аутоматизацију.

Пошаљи упит

Опис производа

СОЛХ КК2Р Серија Редуцер Равна Пусх-Ин Фиттинг | Спојница за цеви различитог пречника

Бренд: СОЛХ од Рицхге Тецхнологи | СМЦ КК2Р Еквивалентни редукујући равни пнеуматски спој једним додиром

1. Преглед производа

КК2Р је редукујућа равна утичница у оквиру серије КК2, позната и као спојница за цеви различитог пречника. Посебно је дизајниран за инлине спајање две ваздушне цеви различитих спољашњих пречника, један од најчешће коришћених редукционих додатака у пнеуматским системима.

2. Модел и објашњење структуре

Пример модела: КК2Р06-08
КК2: СМЦ 2. генерација монтажне серије једним додиром
Р: Редуктор, редукујућа равна структура
06: Спољни пречник цеви ① (мм, Φ6мм)
08: Спољни пречник цеви ② (мм, Φ8мм)

Структурне карактеристике

• Оба краја усвајају стандардне КК2 портове за један додир; један крај за малу ОД цев, а други за велику ОД цев са равним унутрашњим каналом протока, остварујући инлине везу за цеви различитог пречника.

• Глатки конусни прелаз унутар канала, мањи пад притиска у поређењу са подељеним склопом (равни спој + одвојени редуктор). Идеалан за пнеуматска кола осетљива на проток и пад притиска.

Сегмент кода	Опис
КК2Р	Шифра серије: Редукциони раван утискивање
Прве две цифре	Продужни спољашњи део цеви ① (мм)
Последње две цифре	ВД цеви отвора ② (мм)

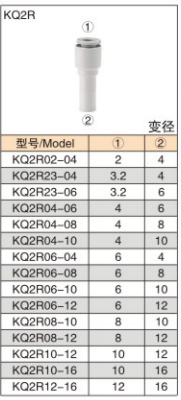

3. Табела пуних спецификација

Модел	Отвор ① ОД цеви (мм)	Отвор ② ОД цеви (мм)	Типична примена
КК2Р02-04	Φ2	Φ4	Микро опрема, Φ2 до Φ4 цевни прикључак
КК2Р04-06	Φ4	Φ6	Мало цилиндарско коло, Φ4 до Φ6 прикључак цеви
КК2Р06-08	Φ6	Φ8	Стандардно коло соленоидног вентила, Φ6 до Φ8 (најпопуларније)
КК2Р08-10	Φ8	Φ10	Круг високог протока, Φ8 до Φ10 прикључак цеви
КК2Р10-12	Φ10	Φ12	Главни круг за довод ваздуха, Φ10 до Φ12 прикључак цеви
КК2Р12-16	Φ12	Φ16	Главни магистрални вод великог протока, прикључак цеви од Φ12 до Φ16

4. Опште техничке спецификације (у складу са комплетном КК2 серијом)

Ставка	Параметар
Применљива течност	Компримовани ваздух, усисивач, чиста вода (без смрзавања)
Радни притисак	-100кПа (вакуум) ~ 1.0МПа
Бурст Прессуре	3,0 МПа при температури околине 23 ℃
Радна температура	-5℃ ~ +60℃; 0~40℃ за водени медијум
Компатибилне цеви	ПУ цев, најлонска цев, мека најлонска цев, ФЕП/ПФА ПТФЕ цев
Материјал	ПБТ тело + хватаљка од нерђајућег челика СУС304 + заптивни прстен од НБР нитрилне гуме

5. Смернице за избор и рад

Правило одабира: Изаберите КК2Р за инлине повезивање две различите цеви са спољним навојем, нису потребни додатни комбиновани спојеви.

• Крај цеви мора бити равно исечен и без ивица. Убаците цев до краја док се не чује звук "клик" да бисте избегли цурење ваздуха.

• За уклањање: притисните прстен за ослобађање на порту и повуците цев ка споља; не вуци грубом силом.

• Пад притиска се повећава са већом разликом у пречнику. Преферирајте моделе са малом разликом у пречнику у условима високог протока.

6. Типични сценарији примене

• Прелазак пречника цеви: Конвертујте главну цев Φ8 у цев Φ6 преко КК2Р06-08 да бисте ускладили цилиндре различитих величина без додатних адаптера.

• Надоградња машине: Повежите Φ6 цеви старе опреме са Φ8 цевима нове машине ради компатибилности, није потребна потпуна замена цеви.

• Повезивање вакуумског кола: Пар вакумских водова различитих пречника. Дизајн са малим цурењем одржава стабилан ниво вакуума.
