Контролни вентил

СОЛХ ВМ2 (ВМ200) средњи механички клапни вентил је потпуно заменљив са одговарајућим СМЦ моделима. Одликује га конструкција средњег поклопца са Цв=0,87 коефицијентом протока, његов капацитет протока је око 8 пута већи од мини ВМ1 серије, опремљене стандардним Рц1/4 портом и опционим НПТ/Г1/4 навојима. Ради испод 0 ~ 1,0 МПа и некомпатибилан је са вакуумом, усвајајући заптивку без подмазивања отпорну на хабање и робусно метално тело. Доступни су распореди цевовода са бочног и доњег порта, подржани комплетном линијом изменљивих покретача: стандардни ПОМ ваљак / полуга са ваљком отпорном на хабање од каљеног челика, једносмерни ваљак против одскока, равни клип, равно дугме, жута глава за заустављање у случају нужде, зелено дугме индикатора и дугме за шарку које се може закључати. Варијанта ваљка од каљеног челика одговара тешким производним линијама са високим оптерећењем. Широко се користи за детекцију ограничења хода цилиндра и клизног стола, ручно пуштање у рад опреме, преклапање ваздуха и сигурносну блокаду у случају нужде, служи као главни механички вентил за окидање ваздуха за производне линије за паковање, текстил, штампање и општу аутоматизацију.

СОЛХ ВМ4 (ВМ400) средњи механички вентил са 3 прикључка је потпуно заменљив са еквивалентним СМЦ моделима, позиционираним између мини ВМ1 и ВМ2 серије високог протока. Његова основна предност лежи у компатибилности са пуним опсегом притиска од -100кПа вакуума до 1,0МПа позитивног притиска, што је функција недоступна на ВМ2. Он усваја стандардни Рц1/8 порт са опционим НПТ/Г1/8 навојима и капацитетом протока Цв=0,38, подржавајући распоред цевовода са бочних и доњих портова. Направљен са чврстим металним кућиштем, издржава удар од 1000 м/с² и јаке вибрације, погодан за тешке производне линије за тешке услове рада, са заптивачем отпорним на прашину без подмазивања за дуг радни век. Обезбеђен је комплетан сет изменљивих актуатора: стандардна / ојачана челична ваљкаста полуга против хабања, једносмерни ваљак против одскока, равни клип, вишебојна дугмад за хитно заустављање, 2/3-позициона ротирајућа дугмад, тастери за закључавање и полуге са шаркама. Широко примењен у детекцији ограничења хода цилиндра и клизног стола, круговима за адсорпцију/отпуштање вакуума, ручном пуштању у рад опреме, сигурносној блокади машине у случају нужде и преклапању држача, то је идеалан средњи механички окидач вентил за радне услове који захтевају компатибилност са вакуумом и јаку отпорност на ударце.

СОЛХ ИТВ електро-пнеуматски пропорционални вентил високог протока је потпуно заменљив са еквивалентним СМЦ моделима. Усвајајући систем повратне информације о притиску затворене петље, прихвата ДЦ0–10В напон, 4–20мА струјне аналогне сигнале и опциону комуникацију са сабирницом, укључујући ЦЦ-Линк, ПРОФИНЕТ, ЕтхерНет/ИП за постизање бесконачне, високо прецизне даљинске регулације ваздушног притиска са ±1% ФС контроле прецизности и ИП65 заштитом од прашине и прскања. Три серије покривају различите опсеге протока: ИТВ1100 за микро ниски проток, ИТВ2100 за универзални средњи проток и ИТВ3100 за тежак велики проток до 4400 Л/мин АНР, са подесивим притиском од 0,005 до 0,9 МПа. Подржава Рц/НПТ/Г навоје и утичне спојеве, уграђени ЛЕД дигитални дисплеј и аларм за самодијагностику под ДЦ24В ниским напајањем. Широко се примењује за активирање цилиндра великог отвора, контролу константне напетости филма и жице, прецизне процесе полупроводника и оптичких, аутоматско дозирање и премазивање, вишестепено пребацивање притиска за опрему за заваривање и закивање, замену више ручних регулатора за реализацију дигиталне централизоване контроле притиска на аутоматизованим производним линијама.

Инлине неповратни вентили СОЛХ КСТО674 и ИНА14 деле исту структурну платформу са ултра ниским притиском пуцања од 0,01 МПа, компатибилним са компримованим ваздухом и чистом водом за заштиту од повратног тока у вакуумским и нископритисним цевоводима за флуиде. КСТО674 је потпуно месингана криогена верзија која ради до -30℃; Стандардна серија ИНА14 обезбеђује тело од месинга или СУС304 од нерђајућег челика, опремљено стандардним НБР заптивкама плус опционим ФКМ заптивкама отпорним на уље и високе температуре и ЦР заптивкама отпорним на временске услове. Компактан инлине дизајн са навојем са стрелицом протока може се директно монтирати у цевоводе без додатних носача, ефикасно спречавајући губитак вакуума и обрнути проток ваздуха када се инсталира између генератора вакуума и усисних чаша. Две серије имају идентичне укупне димензије и величине навоја за директну размену на терену без модификације цеви, широко примењене у криогеној опреми, вакуум производним линијама, корозионо отпорним високотемпературним круговима флуида и општим пнеуматским и воденим цевоводима за једносмерно задржавање притиска и спречавање повратног тока.

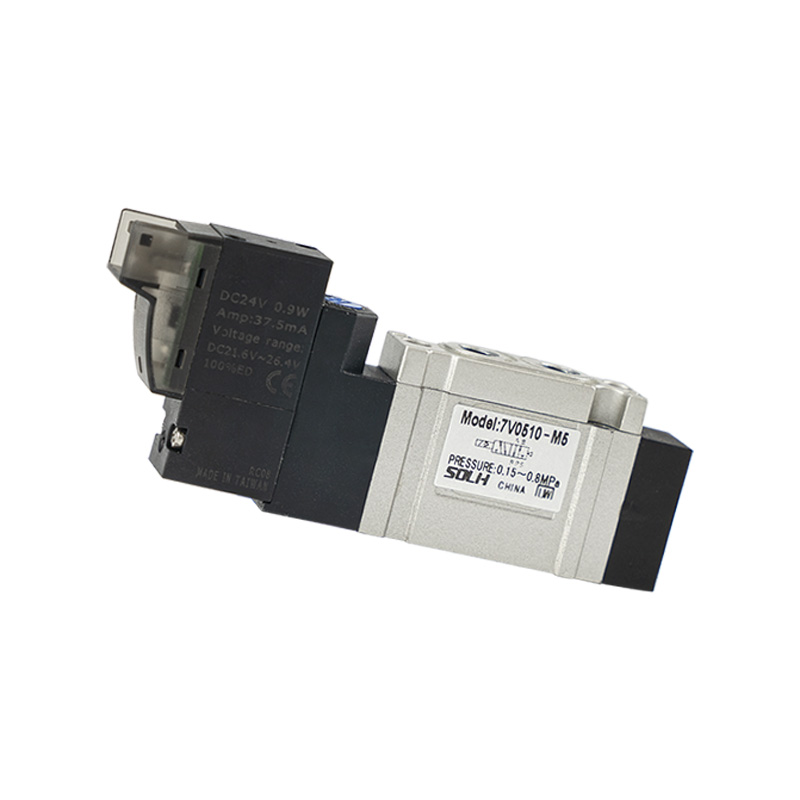

СОЛХ 7В компактни електромагнетни вентил са пилотом укључује комплетне варијанте са 5/2 и 5/3, које покривају повратну опругу са једним намотајем, закључавање са двоструким намотајем и три централне функције: центар затворен, централни издув, централни довод притиска. Он усваја интегрисани дизајн унутрашње централизоване издувне воде са око 30% већим капацитетом протока од традиционалних вентила серије 4В, са одзивом пребацивања ≤50мс и максималном радном фреквенцијом до 5 Хз. Намотаји ултра мале снаге генеришу мање топлоте за континуирано напајање, са потрошњом једносмерне струје од 0,7В и АЦ 1,1ВА. Нуди се линија пуне величине од М5 до 3/8" која подржава и стандардне прикључке за навој и брзе спојеве. Вентили се могу инсталирати појединачно или наслагати на алуминијумске разводнике са више станица ради уштеде простора у ормару и поједностављивања главног цевовода за ваздух. Опсег радног притиска 0,15~0,8 МПа са радном температуром вентила -70-е℃. дуг век трајања заптивања, широко се користи за пребацивање смера цилиндра и централизовану пнеуматску контролу на свим аутоматизованим производним линијама.

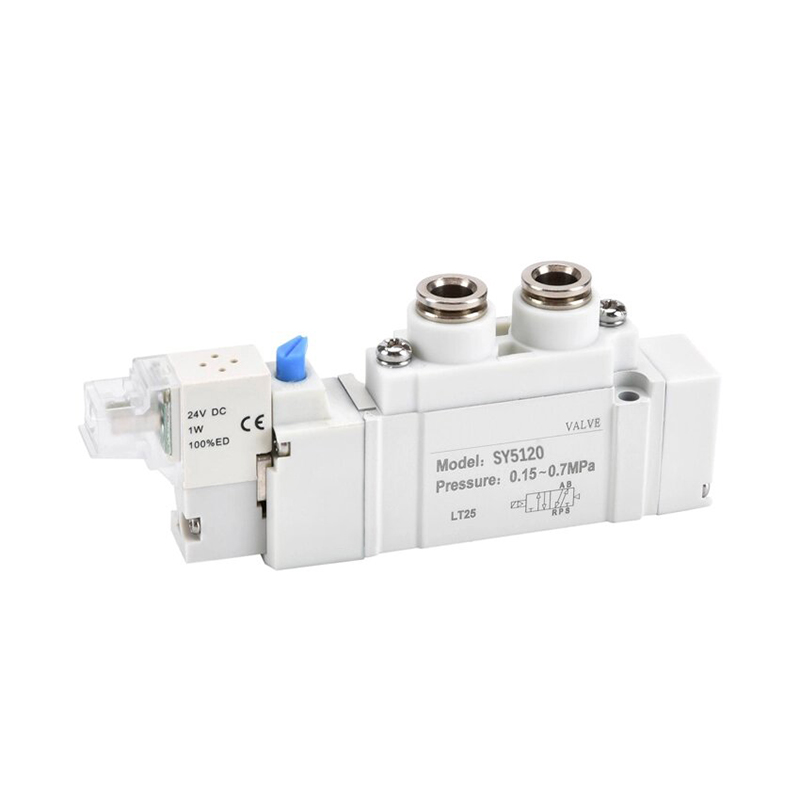

5-портни електромагнетни вентил серије СОЛХ СИ је потпуно заменљив са одговарајућим СМЦ вентилима, укључујући СИ3000 мини, СИ5000 средњи маинстреам, СИ7000 велики и СИ9000 екстра велике моделе. Пружа комплетне опције кола: 5/2 једноструки/двоструки калем и 5/3 троположајни са центром затвореним, централним издувним и централним функцијама напајања притиска. Стандардни калемови од 0,35 В и опциони калемови од 0,1 В ултра мале снаге који штеде енергију стварају мало топлоте за континуирано напајање. Интерна пилот верзија ради 0,1~0,7 МПа, док екстерна пилот варијанта подржава -100кПа вакуумско окружење. Калем са зазором запечаћен достиже до 200 милиона циклуса пребацивања. Отвори за ваздух су распоређени са стране, на врху и на дну за флексибилно вођење цеви. Вентили имају утични дизајн који је компатибилан са острвима разводних вентила СС5И, омогућавајући одржавање једног вентила без растављања целе банке, са ИП65 утичним конектором и ИП67 базном оценом разводника. Оптимизовани унутрашњи клизници испоручују око 80% већи проток од старих вентила, а уграђена мрежа пилот филтера спречава да се калем заглави од прашине. Широко се користи за пребацивање смера цилиндра и централизовану пнеуматску контролу у полупроводничким, аутомобилским заваривањима, паковању и медицинској опреми за аутоматизацију.

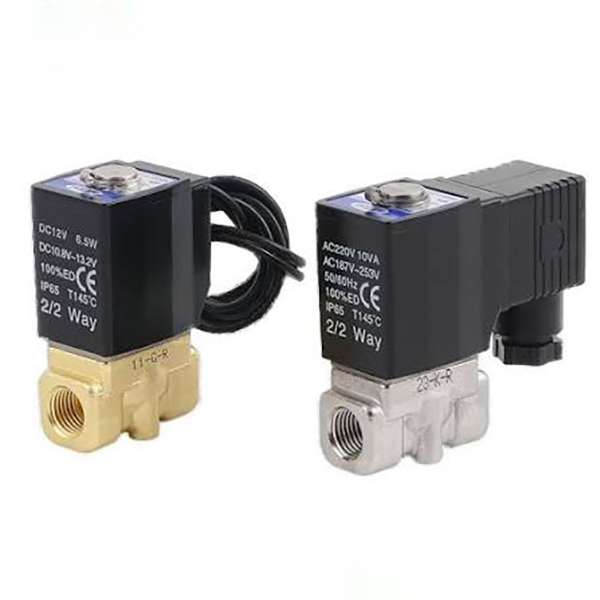

СОЛХ 2С серија 2/2-смерних нормално затворених електромагнетних вентила за течност укључује две пуне линије: моделе са малим отвором директног дејства 030/050 и пилотске варијанте великог отвора 150~500, за аутоматску контролу чисте воде, компримованог ваздуха, расхладне течности за сечење, цевовода за течност за подмазивање и слабо корозивне цеви. Верзија са директним дејством омогућава покретање при нултом притиску без ограничења минималног диференцијалног притиска, одликује се компактном величином, универзалном оријентацијом монтаже и брзим пребацивањем у милисекундама, идеално за апликације са микро-протоком ниског притиска као што су хлађење алатних машина у једној тачки, 3Ц микро огранци ваздуха/воде и мини опрема за чишћење. Тип са пилотом захтева минималну разлику притиска од 0,05 МПа за потпуно отварање, испоручује ултра-велики проток са калемовима мале снаге и ниске топлоте, погодан за одводне колекторе ваздушног компресора, главне водове за прскање и цевоводе за третман воде високог протока. Стандардне НБР заптивке од нитрилне гуме су опремљене, са опционим ЕПДМ заптивкама отпорним на киселину и топлу воду. Доступни су вишеструки међународни стандарди навоја (ПТ/Г/НПТ) и глобални универзални напони намотаја (ДЦ12/24В, АЦ24/110/220В), подржани опцијама ожичења ДИН утикача и жица. Намотаји отпорни на топлоту омогућавају дуготрајно непрекидно напајање. Упутство за избор: тип директног дејства за цевоводе са статичким притиском испод 0,05 МПа и малим протоком грана; пилотска верзија за Г1/2 и изнад главне колекторе са стабилним високим притиском и великим протоком циркулације. ЕПДМ заптивка је обавезна за топлу воду и течне медије за храну.

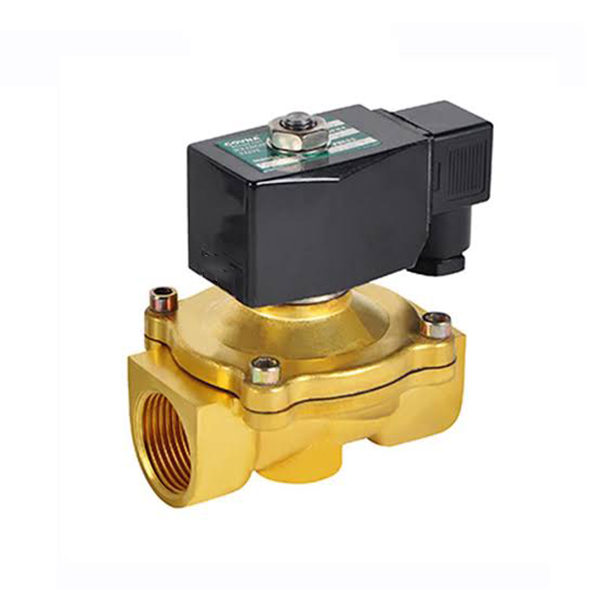

СОЛХ 2В серија 2/2-смерног нормално затвореног течног електромагнетног вентила са телом од чврстог месинга укључује моделе 030/050 директног дејства са малим отвором и варијанте 150~500 са великим отвором, дизајниране за аутоматску контролу чисте воде, компримованог ваздуха, расхладне течности за сечење, цевовода за подмазивање и слабо корозивне течности. Верзија са директним дејством остварује стартовање са нултим диференцијалним притиском без ограничења минималног радног притиска, одликује се компактном величином, универзалном оријентацијом монтаже и милисекундним високофреквентним пребацивањем, идеалном за гране микро-протока ниског притиска, помоћне вакуумске водене кругове и хлађење у једној тачки за мале алатне машине. Тип са пилотом захтева минимални 0,05 МПа диференцијални притисак при покретању, испоручује ултра-велики проток са калемовима мале снаге и ниске температуре, погодан за главне одводне водове ваздушног компресора, главне склопове воде за распршивање и циркулационе цевоводе високог протока за системе за пречишћавање воде. Стандардне НБР заптивке од нитрилне гуме су опремљене, са опционим ЕПДМ заптивкама отпорним на топлоту и киселине. Доступни су вишеструки међународни стандарди навоја (ПТ/Г/НПТ) и напони калемова пуног опсега (ДЦ12/24В, АЦ24/110/220В), подржани ДИН утичницама за ожичење ормара и ИП65 водоотпорним жичаним водовима за влажну опрему на отвореном. Намотаји отпорни на топлоту омогућавају 24-часовно непрекидно напајање без прегоревања. Смернице за избор: изаберите тип директног дејства за цевоводе са статичким притиском испод 0,05 МПа и микро протоком у једној тачки; изаберите пилотску варијанту за Г1/2 и изнад главне колекторе са стабилном великом циркулацијом под високим притиском. ЕПДМ заптивка је обавезна за топлу воду, пречишћену воду и течне медије за храну.
