Контролни вентил

СОЛХ ВЦХ400 (ВЦХ410) серија са пилот управљаним 3-портним електромагнетним вентилом је прилагођен за гасоводе средњег и високог притиска са максималним радним притиском до 5,0 МПа. Опремљен еластичним заптивкама од полиуретана под високим притиском и ИСО Г навојима великих димензија (Г1/2, Г3/4, Г1), пружа висок капацитет протока и одступање одзива ≤±2мс, са изузетном отпорношћу на вибрације и ударе и радним веком од 10 милиона циклуса. Структура отпорна на капање достиже еквивалентну ИП65 заштиту; НЦ верзија се аутоматски одзрачи након губитка струје, идеална за кола за пуњење, вентилацију и конверзију притиска под високим притиском, и савршено усклађена са СОЛХ ВЦХР ​​регулаторима високог притиска. Применљиво само на чисти суви компримовани ваздух и инертни гас. Монтажа калема надоле је забрањена, а периодично активирање циклуса је потребно да би се избегло приањање шајкаче. Служи као поуздана контролна компонента за индустријску опрему за пуњење и вентилацију под високим притиском.

Верзија 1｜ Дуга копија званичне странице производа (фокусирана на СЕО, ~290 речи за независну страницу са детаљима веб локације) СОЛХ 2В серија 2/2-смерни електромагнетни вентили за течност од месинга су свестрани електромагнетни он-офф вентили пројектовани за универзалну контролу компримованог ваздуха, индустријске воде и уља за подмазивање, доступни у две зреле структурне конфигурације: директног дејства 2В025 и мембранских пилотских варианта 2В130 и 2В130. Израђена од робусног кућишта вентила од кованог месинга упарених са заптивним елементима високих перформанси, ова линија пружа поуздане перформансе прекидача које покривају покретање при нултом притиску и регулацију цевовода високог протока. Компактни модел 2В025 са директним дејством усваја директну електромагнетну погонску структуру која омогућава нормално отварање при 0МПа нултом диференцијалу притиска. Опремљен са ВИТОН флуор-гуменим заптивкама отпорним на хабање, подноси слабе корозивне медије и савршено се прилагођава цевоводима ниског притиска, вакуумским петљама и опреми за прскање и хлађење микротока. 2В130 и 2В250 којима управља пилот ослањају се на средњу разлику притиска за покретање мембране, са изузетним великим капацитетом протока и малом потрошњом енергије завојнице; захтевају минимални почетни притисак од 0,05 МПа и користе заптивке од НБР нитрилне гуме идеалне за конвенционалне цевоводе за воду и компримовани ваздух. Све верзије имају изоловане намотаје класе Б са ИП65 заштитом од улаза и брзим одзивом на пребацивање у року од 0,05 секунди. Вишеструке опције ожичења (ДИН утичница, летећи каблови, утичнице индикаторских лампица) и обилне спецификације навоја у распону од Г1/8 до Г1 инча подржавају флексибилну инсталацију на терену. Широко примењена у контроли вакуума, расхладним воденим круговима опреме, аутоматском доводу воде у котао, уносу воде у ваздушни компресор и прекиду главног гасно-течног цевовода, серија СОЛХ 2В нуди економична, стабилна општа решења за пребацивање флуида за струјна кола за индустријску аутоматизацију пуног спектра.

СОЛХ 2П серија мини 2/2-смерних директног дејства нормално затворени електромагнетни вентили усвајају пластична тела вентила високе чврстоће ПА66 од најлона, специјално дизајнирана за јефтино аутоматско пребацивање компримованог ваздуха, чисте воде и уља за подмазивање ниског вискозитета. Одликује се оригиналним перформансама покретања при нултом притиску, вентил се може нормално отварати под разликом притиска од 0МПа, ефективно прекидајући зависност од притиска електромагнетних вентила којима управља пилот. Ова серија усваја зрелу директну електромагнетну погонску структуру. У статусу искљученог напајања, уграђена опруга за ресетовање чврсто компримира језгро вентила да би одржала потпуно затворено стање; када је под напоном, електромагнетна привлачност брзо подиже језгро вентила да би спровео цевовод, при чему се цела акција пребацивања завршава у року од 0,05 с за ултра-брз одзив. Стандардна конфигурација користи ВИТОН флуорогумене заптивке отпорне на хабање са изузетном отпорношћу на уље, воду и благе корозивне медије; Заптивка од НБР нитрилне гуме доступна је као опциона замена у зависности од услова рада. Завојница достиже ИП65 степен заштите од прашине и водоотпорности са изолацијом класе Б, способан за стабилан континуирани рад у влажним радним окружењима. Са фиксним отвором протока φ2,5 мм и ЦВ вредношћу од 0,23, доступне су две главне спецификације навоја Г1/8 и Г1/4, упарене са различитим опцијама ожичења, укључујући стандардну ДИН утичницу, летеће водове и утичнице за индикаторску лампу, заједно са универзалним опцијама АЦ/ДЦ напона за испуњавање глобалних захтева за усклађивањем. Лагани компактни оквир одговара уградњи унутар компактних модула опреме. Широко се користи у контроли извора ваздуха у генератору вакума, пребацивању довода ваздуха у малим цилиндрима, опреми за микро хлађење водених петљи, аутоматском прскању, аутоматском одводњавању ваздушног компресора и малим системима за влажење, служећи као исплатива минијатурна алтернатива за контролу течности месинганим вентилима серије 2В.

СОЛХ 3В серија 3/2-смерних пнеуматских електромагнетних регулационих вентила су пројектовани са структурама директног дејства и са пилот-оперисаним структурама, посебно направљене за погон цилиндара са опругом са једносмерним дејством и пребацивање вакуумских пнеуматских кола. Доступна у нормално затвореним (НЦ) и нормално отвореним (НО) конфигурацијама, ова серија усваја кућишта вентила од лагане алуминијумске легуре високе чврстоће са компактним распоредом, брзим одзивом и степеном заштите од прашине и водоотпорности ИП65, делујући као стандардна компонента контроле језгра за мале и средње пнеуматске системе аутоматизације. Распоред прикључка је у складу са универзалним индустријским стандардима: П за главни улаз ваздуха, А за радни отвор који повезује цилиндре или вакуумске сисаљке, Р за издувни отвор упарен са пригушивачима ради смањења радне буке. Варијанте 3В1 и 3В2 са директним дејством подржавају поуздано покретање при нултом притиску унутар 0~0,8 МПа са одзивом на пребацивање испод 0,05с, савршено прикладне за гасоводе ниског притиска и сценарије контроле вакуума под негативним притиском. Серија 3В100/3В200/3В300 са пилотом има већи капацитет протока и мању потрошњу енергије завојнице, захтевајући минимални улазни притисак од 0,15 МПа за стабилно пребацивање да би се задовољиле конвенционалне пнеуматске петље високог протока. Опремљена са дугметом за ручно преклапање у стилу напрстка за практично отклањање грешака на лицу места током инсталације и одржавања, цела серија подржава рад без уља са стабилним перформансама заптивања. Вишеструке спецификације навоја укључујући М5, Г1/8, Г1/4 и Г3/8 су опционе, упарене са главним глобалним АЦ и ДЦ напонима и два начина ожичења ДИН утичнице и летећих проводника. Може директно да замени традиционалне 3А ваздушне пилот вентиле и 3Л ручне вентиле за повлачење без структуралних модификација, широко распрострањене у механизмима за подизање стезања радног комада, преклапању вакуумске адсорпције, пнеуматској заштити од блокаде и контроли инцхирања малих актуатора.

СОЛХ 4В серија пнеуматских управљачких вентила су главне индустријске пнеуматске компоненте које покривају 5/2-смјерне двоположајне и 5/3-смјерне троположајне конфигурације, посебно оптимизиране за покретање клипног кретања, позиционирање у средњем такту и задржавање притиска пнеуматских цилиндара двоструког дјеловања. Усвајајући језгро вентила високе прецизности и уграђену структуру за активирање пилота, ова серија има ниску отпорност на трење, осетљиво пребацивање и ниску потрошњу енергије намотаја, широко примењену у аутоматизованим линијама за склапање, машинама за паковање, уређајима за позиционирање и општим системима пнеуматског преноса. Распоред са пет прикључака је у складу са универзалним индустријским стандардима: П служи као главни улаз за довод ваздуха; А и Б су два извршна отвора повезана са предњом и задњом комором цилиндара двоструког дејства за контролу извлачења и увлачења; Р и С су издувни отвори конфигурисани са пригушивачима за смањење буке при раду. 5/2-смерни тип укључује варијанте електричног управљања са једним намотајем и варијанте електричне контроле са два намотаја. Вентили са једним електричним управљањем ослањају се на ресетовање опруге да би се аутоматски вратили након нестанка струје, идеално за конвенционалне реципрочне акције и апликације за сигурносно ресетовање. Двоструки електрични контролни вентили поседују меморију положаја без опруга, закључавајући тренутни положај цилиндра након искључења напајања за дуготрајно позиционирање и задржавање притиска. 5/3-смерна верзија са три положаја пружа три опциона неутрална режима: затворени центар (тип Ц) закључава све прикључке за закључавање вешања цилиндра и заштиту од пада; издувни центар (Тип Е) повезује А/Б портове са издувним каналима за растерећење притиска и слободно плутање током ручног пуштања у рад; центар притиска (Тип П) доводи компримовани ваздух у оба радна отвора за двосмерно балансирано стезање. Доступне спецификације се крећу од 4В110 до 4В410 са величинама навоја М5, Г1/8, Г1/4, Г3/8 и Г1/2. Опремљена са ИП65 отпорним на прашину и водоотпорним калемовима који подржавају главне наизменичне и једносмерне напоне, цела серија подржава рад без уља и долази са дугметом за ручно преклапање за практично тестирање и одржавање на лицу места. То је универзални стандардни усмерени вентил за главну индустријску пнеуматску аутоматизацију.

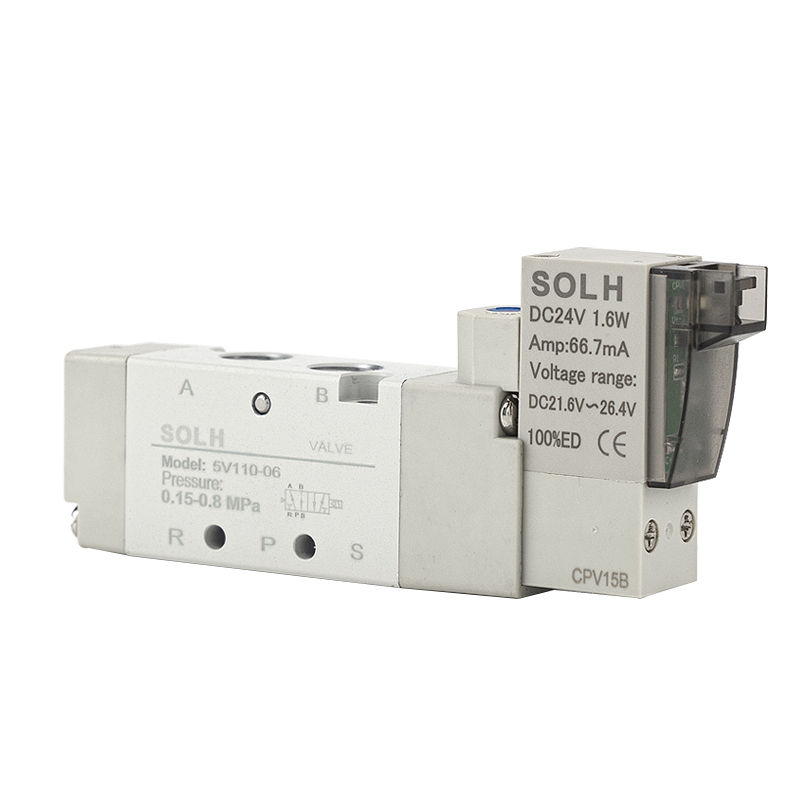

СОЛХ 5В серија 5/2 и 5/3 пнеуматски електромагнетни вентил, потпуно заменљив са серијом АирТАЦ 5В. Намотај мале снаге 0,9В, животни век од 30 милиона циклуса, ≤0,05с одзив високе фреквенције, ИП65 оцена са чистим унутрашњим издувним гасом пилота. Доступан у једној/двострукој електричној контроли и 3 позиције Ц/Е/П средњим функцијама, идеално за цилиндре двоструког дејства, електронику, опрему за аутоматизацију чистог квалитета хране.

СОЛХ 7В компактни електромагнетни вентил са пилотом укључује комплетне варијанте са 5/2 и 5/3, које покривају повратну опругу са једним намотајем, закључавање са двоструким намотајем и три централне функције: центар затворен, централни издув, централни довод притиска. Он усваја интегрисани дизајн унутрашње централизоване издувне воде са око 30% већим капацитетом протока од традиционалних вентила серије 4В, са одзивом пребацивања ≤50мс и максималном радном фреквенцијом до 5 Хз. Намотаји ултра мале снаге генеришу мање топлоте за континуирано напајање, са потрошњом једносмерне струје од 0,7В и АЦ 1,1ВА. Нуди се линија пуне величине од М5 до 3/8" која подржава и стандардне прикључке за навој и брзе спојеве. Вентили се могу инсталирати појединачно или наслагати на алуминијумске разводнике са више станица ради уштеде простора у ормару и поједностављивања главног цевовода за ваздух. Опсег радног притиска 0,15~0,8 МПа са радном температуром вентила -70-е℃. дуг век трајања заптивања, широко се користи за пребацивање смера цилиндра и централизовану пнеуматску контролу на свим аутоматизованим производним линијама.

5-портни електромагнетни вентил серије СОЛХ СИ је потпуно заменљив са одговарајућим СМЦ вентилима, укључујући СИ3000 мини, СИ5000 средњи маинстреам, СИ7000 велики и СИ9000 екстра велике моделе. Пружа комплетне опције кола: 5/2 једноструки/двоструки калем и 5/3 троположајни са центром затвореним, централним издувним и централним функцијама напајања притиска. Стандардни калемови од 0,35 В и опциони калемови од 0,1 В ултра мале снаге који штеде енергију стварају мало топлоте за континуирано напајање. Интерна пилот верзија ради 0,1~0,7 МПа, док екстерна пилот варијанта подржава -100кПа вакуумско окружење. Калем са зазором запечаћен достиже до 200 милиона циклуса пребацивања. Отвори за ваздух су распоређени са стране, на врху и на дну за флексибилно вођење цеви. Вентили имају утични дизајн који је компатибилан са острвима разводних вентила СС5И, омогућавајући одржавање једног вентила без растављања целе банке, са ИП65 утичним конектором и ИП67 базном оценом разводника. Оптимизовани унутрашњи клизници испоручују око 80% већи проток од старих вентила, а уграђена мрежа пилот филтера спречава да се калем заглави од прашине. Широко се користи за пребацивање смера цилиндра и централизовану пнеуматску контролу у полупроводничким, аутомобилским заваривањима, паковању и медицинској опреми за аутоматизацију.

СОЛХ 4М серија плочастих 5/2-краких електромагнетних вентила стриктно су у складу са међународним НАМУР стандардима за монтажу, наменски направљени за директну монтажу на пнеуматске актуаторе који покрећу кугласте вентиле и лептир вентиле. Интегрисана доња база долази са унапред уграђеним П, А, Б, Р1 и Р2 ваздушним пролазима, омогућавајући бешавно спајање са ваздушним шупљинама актуатора без спољних цеви за А/Б радне отворе. Овај аеродинамични распоред драстично смањује оптерећење распореда цевовода и потенцијалне тачке цурења ваздуха у поређењу са конвенционалним електромагнетним вентилима серије 4В повезаним на цеви. Ова линија усваја унутрашњу конструкцију калемова пилота са радом без уља, која се нуди у конфигурацијама са једном завојном опругом за ресетовање (4М×10) и меморијом са двоструким намотајем (4М×20) које покривају три разреда величине: 4М100, маинстреам 4М200 и 4М300 високог протока. Варијанте са једном електричном регулацијом се аутоматски ресетују под опругом када се напајање искључи за сценарије ресетовања безбедног од квара, док верзије са двоструком електричном регулацијом стално задржавају свој прекидачки положај након нестанка струје да би одржале статус отварања/затварања вентила за дуготрајно закључавање цевовода. Свака јединица је опремљена бочно постављеним дугметом за ручно преклапање за практично пуштање у рад и тестирање одржавања. Намотаји подржавају широко коришћене глобалне АЦ/ДЦ напоне са ИП65 заштитом од прашине и водоотпорности, погодне за ригорозне радне услове у третману воде, хемијским цевоводима и општим пребацивањем индустријских флуида. Серија је димензионално компатибилна са базама колектора који се деле са еквивалентном серијом 4В, подржавајући самосталну инсталацију актуатора или централизовани склоп вентилског острва преко разводника са више станица. Са сертификованим стандардним НАМУР интерфејсом, заменљивим са главном серијом Аиртац 4М, служи као наменска усклађена контролна компонента за аутоматизовану регулацију укључивања и искључивања пнеуматских кугличних и лептир вентила.
