Серија пнеуматских компоненти

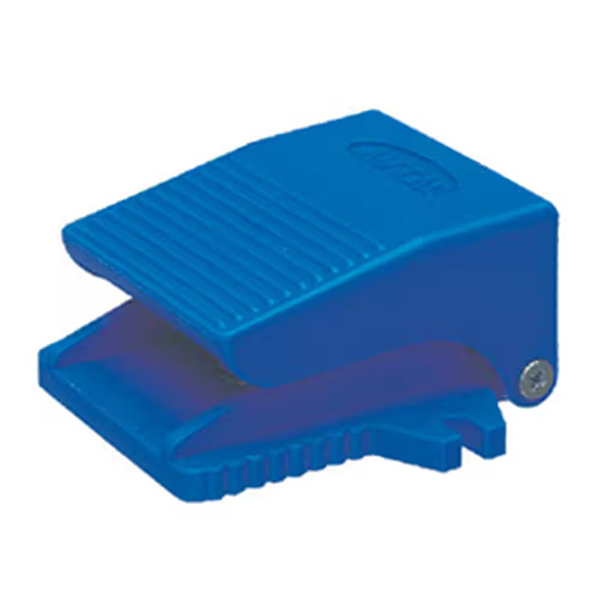

СОЛХ 3Ф пнеуматски ножни вентили, који се састоје од алуминијума 3Ф ливеног под притиском за тешке услове рада и верзија лагане пластике 3ФМ за директну замену АирТАЦ парњака. Подржане саморазвијеном технологијом прецизног заптивања и аутоматизованом масовном производњом, довољне спот залихе се одржавају уз велике годишње испоруке. Опремљени са режимима саморесетовања и закључавања и ИП54 заштитом, они служе за стезање учвршћења, цилиндре једносмерног дејства и разбијање вакуума, стабилно се снабдевају клијентима за обраду и аутоматизацију, отпорни на хабање за високофреквентни рад у радионици под компримованим ваздухом без подмазивања.

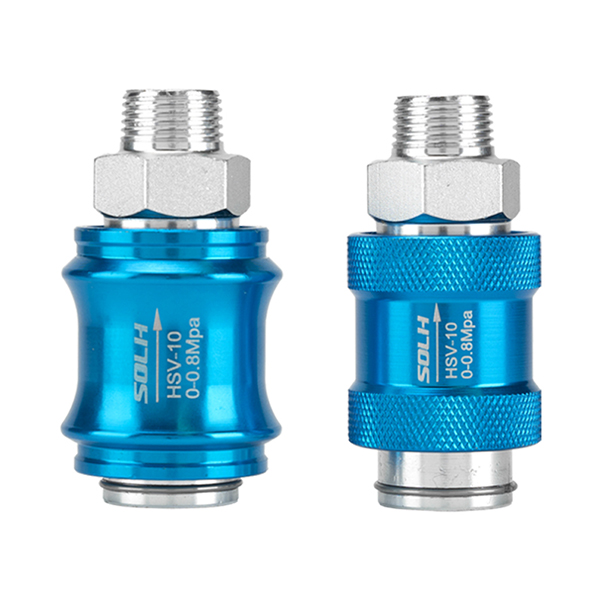

СОЛХ ХСВ серија 3/2-смерних ручних клизних пнеуматских вентила усваја интегрисану структуру са инлине чаурама пусх-пулл, потпуно у складу са спецификацијама димензија главне АирТАЦ ХСВ серије и заменљиве са еквивалентним домаћим колегама. Дизајниран без повратних опруга и опремљен механичким самоблокирајућим позиционирањем, овај вентил пребацује проток ваздуха аксијалним гурањем и повлачењем: гурањем чауре напред повезује се П улазни отвор и А радни отвор за нормално довод ваздуха; повлачењем уназад искључује довод ваздуха и аутоматски повезује порт А са уграђеним Р издувним отвором како би се брзо испустио преостали притисак унутар задњих цевовода и актуатора. Служи као наменски сигурносни прекидач за пнеуматске гране цевовода и основни вентил за смањење притиска за радове на одржавању опреме. Конфигурисана су три стандардна порта: П за главни улаз компримованог ваздуха, А за излаз у низводне пнеуматске компоненте и уграђени уграђени Р издувни отвор скривен унутар тела вентила. Испоручује се мноштво спецификација које покривају величине навоја Г1/8 до Г1, упарене са три опције распореда навоја (СФ појединачни унутрашњи и једноструки спољашњи навој, СС двоструки спољни навој, ФФ двоструки унутрашњи навој); ПТ конусни навој, Г паралелни навој и НПТ навој се могу изабрати да одговарају глобалним стандардима за цевоводе. Конструисан са кућиштима вентила од тврдог анодизираног алуминијума, калемима од нерђајућег челика и заптивним прстеновима од нитрилне гуме високих перформанси, вентил подржава рад без подмазивања под филтрираним компримованим ваздухом у оквиру радног притиска од 0~1,0 МПа и издржава испитни притисак до 1,5 МПа. Радна сила потискивања се контролише на 18 ~ 25 Н за несметан рад, а механичка структура закључавања чврсто одржава постављени положај без померања или цурења ваздуха изазваног случајним додиром. За разлику од 4ХВ ротационих ручних вентила који се користе за пребацивање напред/назад цилиндара двоструког дејства, ХСВ серија је пројектована искључиво за укључивање-искључивање цевовода и отпуштање притиска. Може се директно инсталирати у серији унутар ваздушних цевовода без додатних постоља за монтажу ради уштеде простора за инсталацију. Широко коришћен за изолацију довода ваздуха пре ремонта опреме, сигурносно искључење главног ваздушног круга алата за аутоматизацију, пребацивање вакуумског цевовода и независну контролу извора ваздуха од грана, ефикасно елиминише скривене опасности које доноси преостали притисак током одржавања и гарантује радну сигурност на лицу места.

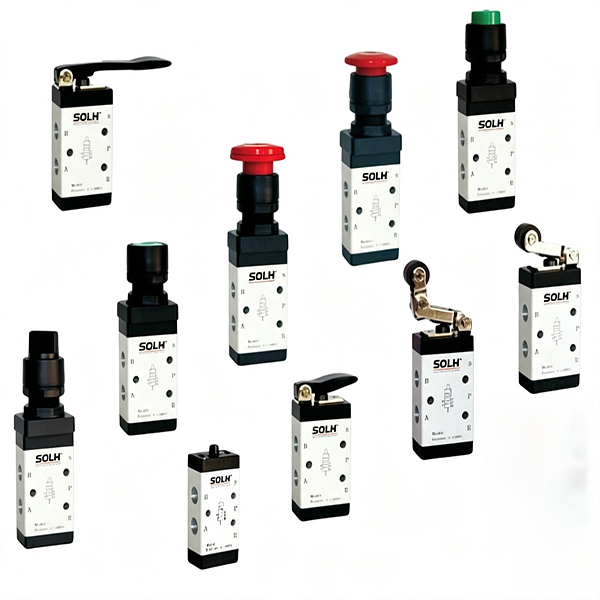

СОЛХ М5 серија 5/2-смерних механичких смерних вентила са повратном опругом усваја обједињене интерфејсе финог навоја М5×0,8 у целој линији производа. Ови пнеуматски вентили без намотаја пребацују ваздушне канале ослањајући се искључиво на спољну механичку силу покретања и аутоматски се ресетују помоћу уграђених опруга када се спољна сила уклони. Они служе као основне минијатурне компоненте пнеуматског окидача сигнала које се широко користе за позиционирање ограничења хода цилиндра, пренос сигнала повратне информације у положају и локално ручно пнеуматско укључивање аутоматизоване опреме. Комплетна серија покрива две главне категорије: механички активиране типове (клип, полуга са ваљком, једносмерни ваљак) и типове са ручним управљањем (тастер, преклопна полуга, дугме за хитне случајеве, дугме за ротацију), потпуно димензионално заменљиве са главним механичким вентилима серије АирТАЦ М5 за директну замену. Стандардни распоред са пет прикључака састоји се од П главног улаза за довод ваздуха, А/Б радних отвора повезаних са минијатурним цилиндрима двоструког дејства и два одвојена бочна издувна отвора Р1/Р2 резервисана за уградњу минијатурног пригушивача ради смањења буке издувних гасова и блокирања спољашњег уласка прашине. Усвојена је уравнотежена структура клизног калема, која је имуна на сметње повратног притиска довода ваздуха; потребна је само лагана спољна сила да би се завршило стабилно пребацивање вентила са ултра-осетљивим одзивом. Вишеструке главе за активирање су опционе да одговарају различитим радним условима: М5Б прави клип за детекцију позиционирања крутог контакта, М5Р универзална ваљкаста полуга која се покреће брегастима и преградама, једносмерни ваљак М5Л за ограничење у једном смеру против погрешног рада, и различити ручни стилови дугмади и прекидача за ручну контролу покрета и искључивања на лицу места. Конструисани са кућиштима вентила од тврдог анодизираног алуминијума и заптивкама од НБР нитрилне гуме отпорне на хабање, вентили подржавају рад без подмазивања под филтрираним компримованим ваздухом у границама од 0,05~0,8 МПа, са животним веком који прелази 10 милиона циклуса укључивања. Прилагођене базе за више станица (М5М серија) су доступне за централизовано довод ваздуха и модуларну интегрисану инсталацију, заједно са одговарајућим адаптерима, микро пригушивачима и брзим конекторима. Разликује се од 3/2-смерних С3 пилот вентила, ова серија М5 са 5 прикључака може директно да покреће мале цилиндре двоструког дејства или да шаље пилот сигнале за покретање главних електромагнетних вентила. Типични сценарији укључују детекцију монтажног уређаја на месту, аутоматско кретање цилиндра уназад, ручно отклањање грешака на лицу места и мало аутоматизовано пнеуматско логичко окидање сигнала.

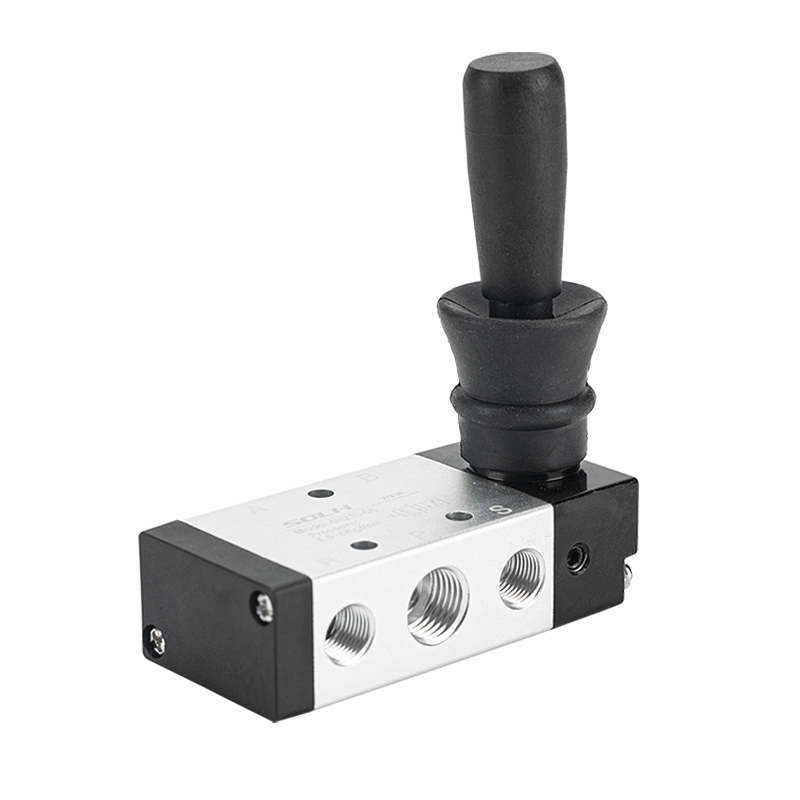

СОЛХ 4Х серија ручних регулационих вентила је развијена у складу са главним индустријским стандардима, покривајући конфигурације са 5/2 и 5/3 положаја. Управљани искључиво ручним руковањем без електромагнетних калемова или пнеуматских пилот сигнала, ови ручни вентили типа калема су широко прихваћени за пуштање у рад опреме на лицу места, сигурносно искључивање у случају нужде и контролу померања цилиндара двоструког дејства. Конструисане са кућиштима од легуре алуминијума високе чврстоће и прецизним склоповима калема, две структуре за позиционирање су опционе: аутоматски повратак опруге и механичко закључавање челичне куглице. Најважније је да су монтажне димензије у потпуности усклађене са 4В електромагнетним вентилима и 4А вентилима са ваздушним погоном, омогућавајући директну размену и флексибилно пребацивање између електричних, пнеуматских и ручних начина управљања у стандардним пнеуматским системима. Распоред са пет прикључака је у складу са међународним општим спецификацијама: П служи као главни улаз за довод компримованог ваздуха; Прикључци А и Б се повезују са две шупљине цилиндара двоструког дејства да би управљали покретима екстензије и увлачења; Р и С су издувни отвори компатибилни са стандардним пригушивачима за смањење буке издувних гасова. За моделе са 5/2 положаја, варијанте са ресетовањем опруге се аутоматски враћају када се полуга отпусти како би се обезбедила поуздана заштита од ненамерних континуираних радњи; Верзије са самозакључавањем обезбеђују положај калема преко позиционирања челичне куглице и остају закључане до ручног пребацивања, идеално за дуготрајна фиксна радна стања. Све јединице са 5/3 положаја имају двоструко стабилно позиционирање лопте са три конфигурабилна неутрална режима. Затворени центар (Тип Ц) заптива све прикључке за закључавање цилиндара и спречава падање вертикално постављених актуатора; Издувни центар (Тип Ц) отвори А/Б портове за растерећење притиска, омогућавајући слободно плутање цилиндра током ручног тестирања; Центар за притисак (Тип П) снабдева компримованим ваздухом оба радна прикључка за синхроно стезање и регулацију равнотеже силе. Рад на филтрираном компримованом ваздуху унутар 0,15~0,8 МПа у условима без подмазивања, вентили раде стабилно на -20℃ до +70℃. Доступне спецификације се крећу од 4Х200 до 4Х400 са више опција навоја. Без електричних компоненти, вентили имају инхерентну отпорност на експлозију без варница, добро су погодни за запаљиве, прашњаве и високо ризичне производне локације. Они подржавају монтажу на панел и инсталацију базе, често се примењују за ручно пуштање у рад производне линије, хитно искључивање пнеуматског кола, сигурносне петље за закључавање и накнадну замену аутоматских контролних вентила.

СОЛХ 3Л серија 3/2-смерних ручних регулационих вентила за повлачење прате стандардне индустријске спецификације са подразумеваном нормално затвореном (НЦ) структуром опремљеном аутоматским повратом опруге. Овим ручним пнеуматским вентилом, којим се управља путем правог аксијалног потиски-повуците ручке, нису потребни електрични делови или сигнали пнеуматског погона, што га чини суштински безбедном компонентом за ручно пребацивање за пнеуматска кола. Широко је примењен за активирање цилиндара са једним дејством, укључивање-искључивање кола, инцх пуштање у рад и системе сигурносне блокаде, посебно идеалан за отклањање грешака на терену, искључење у нужди и радна окружења склона експлозији. Распоред са три прикључка је у складу са универзалним индустријским стандардима: П за главни улаз компримованог ваздуха, А за радни излазни отвор који повезује цилиндре са једним дејством, и Р за издувни отвор компатибилан са стандардним пригушивачима ради смањења буке издувних гасова. У нормалном пуштеном статусу, уграђена повратна опруга притиска прецизну калем да затвори П улаз; порт А повезује се са Р ради растерећења притиска ради одржавања затвореног безбедног стања. Ручно повлачење ручке помера калем за повезивање П и А портова за довод ваздуха за кретање погонског цилиндра. Једном отпуштена, опруга моментално ресетује вентил, пресецајући довод ваздуха и испуштајући преостали притисак како би спречила ненамеран континуирани рад. Конструисан од робусног кућишта од алуминијумске легуре и прецизних калема са ниским трењем, вентил подржава рад без подмазивања са стабилним перформансама заптивања. Четири разреда величине у распону од компактног 3Л100 до тешког 3Л400 спецификација поклопца навоја М5, Г1/8, Г1/4, Г3/8 и Г1/2; Доступне су опције ПТ, НПТ и Г навоја како би се задовољили глобални захтеви за инсталацију. Вентил подржава монтажу на панел и монтажу на основу, деле идентичне инсталационе димензије са 3А вентилима са ваздушним погоном за беспрекорну размену између ручног и пнеуматског режима управљања. Без икаквих електричних компоненти, испоручује рад без варница погодан за запаљиве, прашњаве и влажне радионице, обично се користи за ручно стезање, контролу цилиндра за избацивање, сигурносно закључавање одржавања опреме и комбиноване системе ручне-пнеуматске логичке контроле упарене са 3А пилот вентилима.

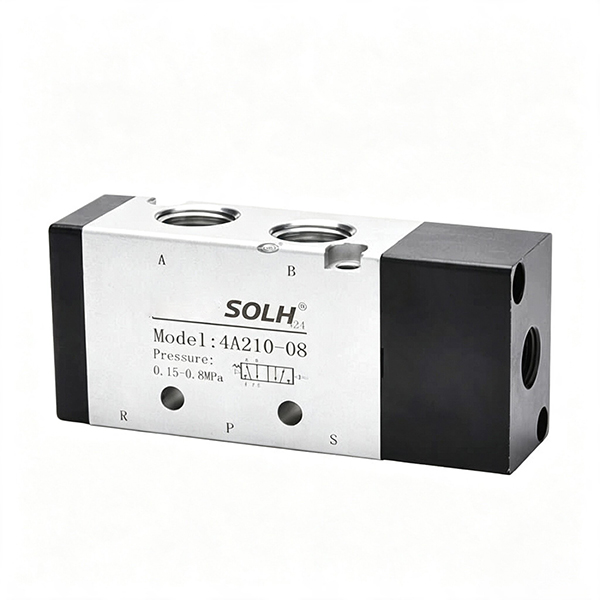

СОЛХ 4А серија 5/2-смјерних и 5/3-смјерних вентила са ваздушним управљањем су потпуни пнеуматски пандан класичној серији електромагнетних електромагнетних вентила од 4В. У потпуности вођен спољним пнеуматским контролним сигналима без калемова или електричних делова унутра, овај вентил постиже инхерентну сигурност отпорну на експлозију и служи као контролна јединица језгра за неелектричне пнеуматске петље, опасне експлозивне области и сигурносне системе блокаде. Он усваја конфигурацију калемова високе прецизности и робусна кућишта од алуминијумске легуре, деле идентичне инсталационе димензије и карактеристике протока са 4В серијом за беспрекорну директну замену и надоградњу између електричних и потпуно пнеуматских управљачких шема. Стандардни распоред са пет прикључака је у складу са индустријским универзалним спецификацијама: П за главни улаз за довод ваздуха, А и Б као радни отвори повезани са две коморе цилиндара двоструког дејства за регулацију продужења и увлачења, Р и С као издувни отвори компатибилни са стандардним пригушивачима за смањење буке у раду. 5/2-смерна линија обезбеђује једноструку пнеуматску контролу и двоструку пнеуматску контролу. Модели са једном ваздушном контролом се пребацују по пријему контролних ваздушних сигнала и аутоматски се ресетују помоћу уграђених опруга када контролни притисак нестане како би се пружила заштита без грешке. Двоструке варијанте са ваздушном контролом немају повратне опруге и закључавају тренутни положај калема упорно након што је контролни ваздух искључен, подржавајући дуготрајно позиционирање и задржавање притиска без сталног улаза контролног ваздуха. 5/3-смерне верзије су искључиво са двоструким ваздушним погоном са три изборне неутралне конфигурације: затворени центар (тип Ц) затвара све прикључке за закључавање цилиндара и спречава вертикално падање; издувни центар (Тип Е) одводи А/Б прикључке у атмосферу за отпуштање притиска и ручно пуштање у рад; центар притиска (Тип П) доводи компримовани ваздух у оба радна прикључка за синхроно стезање и подешавање баланса силе. Погодно за филтрирани компримовани ваздух у оквиру радног притиска од 0,15~0,8 МПа, цела серија подржава рад без подмазивања и поуздано ради од -20℃ до +70℃. Широко примењен у хемијским постројењима, фарбарским радионицама, рударству и другим окружењима са ризиком од експлозије, сарађује са механичким вентилима, вентилима са ручним управљањем и ваздушним пилот вентилима за изградњу комплетних пнеуматских логичких контролних система за цилиндре двоструког дејства.

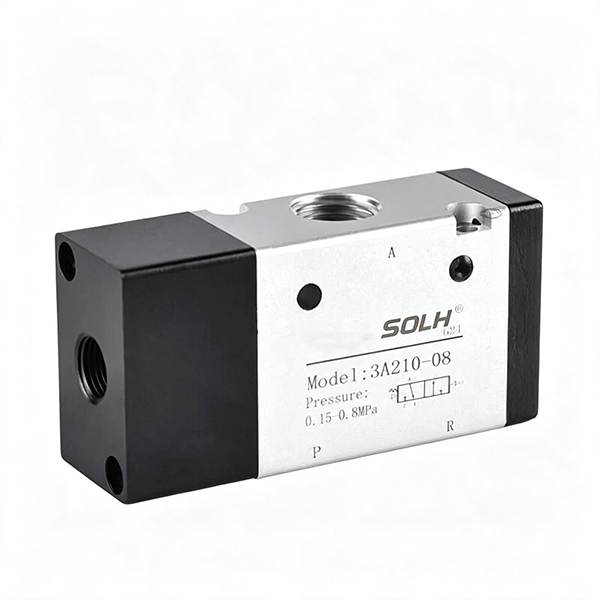

СОЛХ 3А серија 3/2-смерних регулационих вентила са спољним ваздушним управљањем произведени су у складу са главним индустријским стандардима. У потпуности вођена пнеуматским улазом сигнала без икаквих електромагнетних калемова, ова серија је пројектована да управља продужавањем, увлачењем и задржавањем притиска пнеуматских цилиндара са једним дејством. Служи као критични безбедносни контролни елемент за пнеуматска кола без електричне енергије, опасне експлозивне атмосфере и индустријске машине без квара. Стандардни распоред са три прикључка прати универзалне индустријске дефиниције: П за главни улаз за довод компримованог ваздуха, А за радни излаз повезан директно на цилиндре са једним дејством, и Р за издувни отвор за растерећење притиска и брзо ресетовање опруге. Доступне су две контролне конфигурације. Модели са једним пнеуматским управљањем (3А×10) се пребацују по пријему спољних ваздушних сигнала и аутоматски се ресетују преко уграђених опруга када се сигнал контролног ваздуха уклони како би се гарантовао перформансе ресетовања без грешке. Двоструке пнеуматске варијанте управљања (3А×20) имају структуру калема са закључавањем, упорно закључавајући положај вентила чак и након што је контролни ваздух искључен да би се одржало дуготрајно стезање и позиционирање. Конструисани са кућиштима вентила од легуре алуминијума високе чврстоће и прецизно обрађеним калемовима, вентили подржавају рад без уља под филтрираним компримованим ваздухом са прецизношћу филтрације изнад 40 μм у опсегу радног притиска од 0,15~0,8 МПа. Четвородимензионалне спецификације од минијатурног 3А100 до тешког 3А400 високог протока покривају М5 до Г1/2 навојне везе, а НПТ навоји су опциони за пројекте у иностранству. Без унутрашњих електричних делова, вентил има својствене перформансе отпорне на експлозију, савршено погодан за запаљива, прашњава и влажна радна окружења. Подржава насумичну вишеугловну инсталацију и монтажу разводника за модуларне групе вентила, широко распрострањене у механизмима за стезање радног комада, пнеуматским сигурносним системима за блокирање и станицама за дуготрајно позиционирање.
