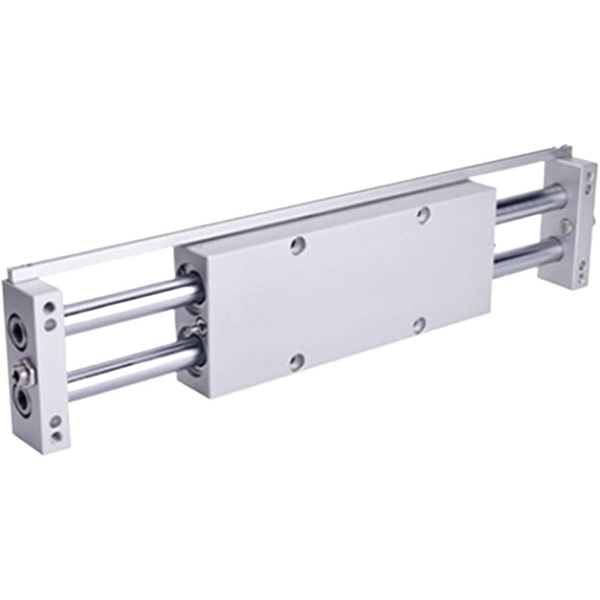

Двоструки клизни цилиндар серије СОЛХ ЦКС2 служи као заменљива замена за стандардне моделе СМЦ ЦКС2. Направљен са двоструким клиповима и симетричним двоструким клипњачама, испоручује двоструки потисак у поређењу са цилиндрима са једном шипком исте величине отвора и супериорне интегралне крутости. Доступне величине отвора покривају φ10, 15, 25 мм са стандардним ходом од 25 мм до 200 мм. Стандардна верзија усваја вођење клизних лежајева; надограђени ЦКСВМ (клизни лежај + хидраулични одбојник) и ЦКСВЛ (куглични лежај + хидраулични одбојник) су прилагођени за апликације са честим ударима велике брзине. Симетричне двоструке шипке обезбеђују инхерентне механичке перформансе против ротације са максималном прецизношћу до ±0,02° за проврт φ25, поседујући изузетну отпорност на бочна и ексцентрична оптерећења. Танко тело ниског профила подржава два облика монтаже: фиксно тело цилиндра са покретном завршном плочом или фиксну завршну плочу са клизним телом цилиндра. Четворостране монтажне рупе и тросмерни отвори за ваздух омогућавају флексибилну инсталацију и цевоводе у уским скученим просторима. Опремљени су стандардни гумени пуфери са два краја и рад без одржавања без уља; опциона Н немагнетна верзија елиминише магнетне сметње за случајеве осетљиве на магнет. Широко примењена у прецизном преносу обрадака за 3Ц и полупроводничке индустрије, потискивању и подизању шаблона, густом распореду цилиндара унутар компактне опреме, клипном покретању средњег оптерећења за прехрамбене, медицинске и чисте радионице.

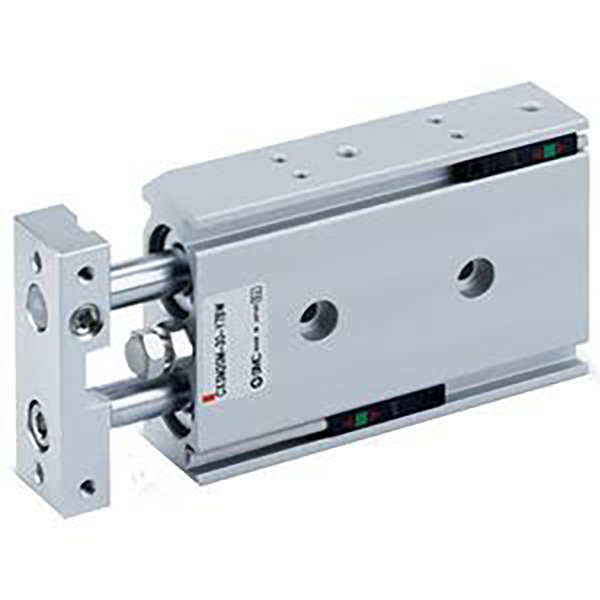

СОЛХ ЦКССЈ је надограђена ултра-компактна итерација класичних ЦКСС двоструких цилиндара, заменљивих са оригиналном СМЦ ЦКСС серијом. Направљен са интегрисаним двоструким клиповима и двоструким вођицама, испоручује удвостручен потисак при истој величини отвора са стабилном прецизношћу против ротације од ±0,1°. Његове укупне димензије су скраћене и сужене за 10%~20% уз мању тежину, скројене за изузетно уски распоред унутрашње опреме. Доступна су четири подмодела: ЦКССЈМ са клизним лежајем има одличну отпорност на хабање и отпорност на прашину за опште позиционирање при малој брзини; Тип кугличног лежаја ЦКССЈЛ се може похвалити ултра-ниским трењем и глатким кретањем са максималном брзином од 800 мм/с за високофреквентно брзо подизање и постављање; ЦКССЈВМ/ЦКССЈВЛ дизајн двоструке шипке омогућава уградњу радног комада на оба краја за билатерално синхроно подизање и центрирање позиционирања. Проврти φ6 и φ10 подржавају и аксијално и бочно отварање, док друге величине прихватају само бочне цеви. Реверзибилни носач магнетног прекидача подржава монтажу без сметњи у 4 смера и симетричну инсталацију лево-десно. Двоструки гумени одбојници долазе као стандард; суфикс З означава уграђене магнетне прстенове за сензоре положаја, а немагнетне верзије су доступне за сценарије против магнетних сметњи. Опциона брава за продужење П и брава за увлачење Р могу чврсто да држе актуатор на одређеним позицијама. Широко се користи за пицк-анд-плаце, лагано пресовање и прецизно ограничавање позиционирања под малим оптерећењима унутар компактне опреме за аутоматизацију за 3Ц и опште производне линије.

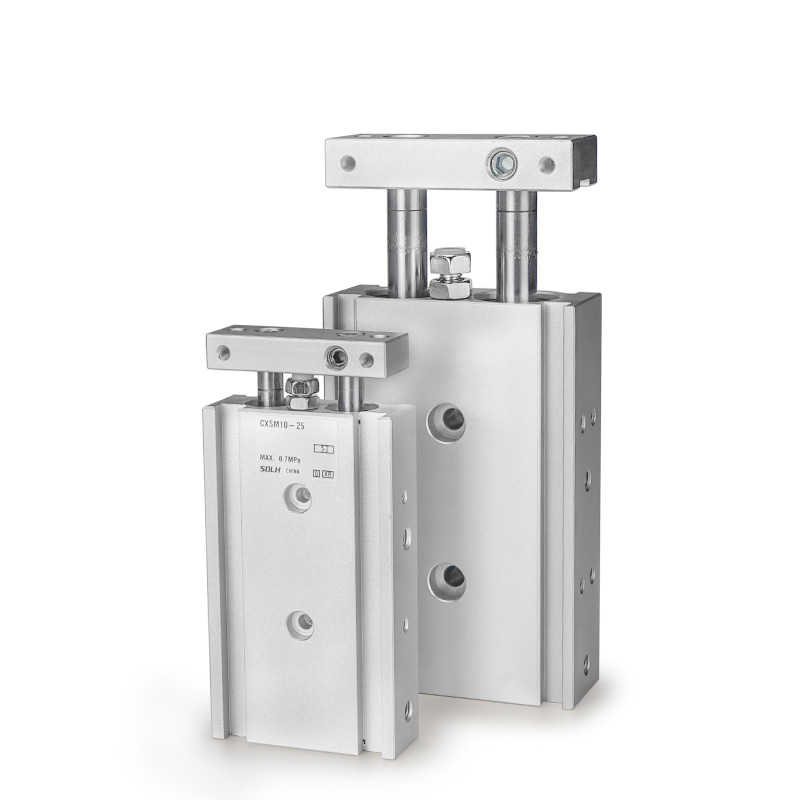

СОЛХ ЦКСС танки цилиндар са двоструком шипком високе чврстоће је потпуно заменљив са оригиналном СМЦ ЦКСС серијом. Конструисан са интегрисаним коаксијалним двоструким клиповима и двоструким вођицама за синхроно активирање, испоручује скоро удвостручен потисак у односу на цилиндре са једним клипом идентичне величине отвора са стабилном прецизношћу против ротације од ±0,1°. Његова интегрисана структура за вођење пружа снажну отпорност на бочна и ексцентрична оптерећења без спољних помоћних вођица. Доступна су четири основна подмодела: ЦКССМ са металним клизним лежајем се може похвалити изузетном отпорношћу на хабање, перформансама отпорним на прашину и супериорним капацитетом бочног оптерећења за позиционирање при малој брзини, притискање и прашњава окружења; Тип кугличног лежаја ЦКССЛ карактерише ултра-ниско трење и глатко кретање са максималном брзином до 400 мм/с за високофреквентно брзо подизање и постављање; ЦКССВМ/ЦКССВЛ верзије са двоструком шипком омогућавају уградњу фиксирања на оба краја шипке за билатерално синхроно подизање и пренос центрирања. Двоструки гумени одбојници су стандардни; АЗ ваздушни одбојник је опциони за велике отворе φ20/25/32 за апсорпцију насилног удара велике брзине. Суфикс З означава уграђене магнетне прстенове за директну уградњу Д-М9Б, Д-А93 и других сензора положаја; немагнетне варијанте су доступне за услове рада осетљиве на магнет. Опциона брава за продужење П и брава за увлачење Р могу да закључају клип на одређеним позицијама. Монтажа са три стране (доња, горња, бочна) подржава различите компактне механичке распореде, широко примењене у процесима прецизног брања, преноса материјала, позиционирања и лаганог пресовања за 3Ц електронику и опште аутоматизоване производне линије.

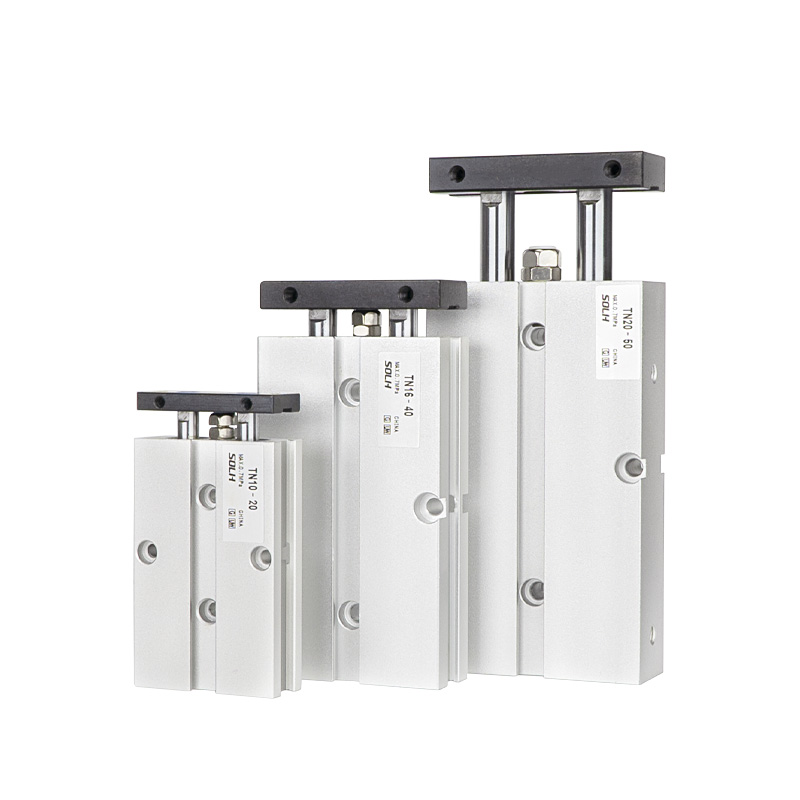

СОЛХ ТН исплатив цилиндар са двоструком осовином има једноклипну структуру са двоструким вођицама са клизним лежајем за компактан распоред и одличне перформансе у погледу трошкова. Долази фабрички опремљен са уграђеним магнетним прстеновима и подесивим предњим гуменим одбојником за фино подешавање хода, пружајући прецизност против ротације од ±0,2°. Синхронизоване двоструке осовине ограничавају торзију и љуљање да би поднеле мала бочна ексцентрична оптерећења. Доступна је монтажа у три смера (горња, доња, бочна), а бочни жлебови подржавају директну уградњу магнетних прекидача без додатних носача. Испоручују се два типа: стандардна једнокрака ТН и двострука ТНВ шипка, са ТНВ која омогућава монтажу учвршћења на оба краја шипке за двосмерно синхроно центрирање. У поређењу са ТР серијом, ТН има мање димензије и нижу цену без опције φ6 отвора; у поређењу са ЦКСС/ЦКССЈ двоструким цилиндрима са два клипа, ТН даје један потисак са очигледним предностима у погледу трошкова, а ипак нижом прецизношћу и капацитетом оптерећења. Његов радни притисак се креће од 0,15 до 1,0 МПа, а прилагодљивост амбијенталној температури покрива -20℃~70℃. Широко се користи за позиционирање са малим оптерећењем, једноставно пресовање, заустављање радног комада и пренос на кратке удаљености за опште аутоматизоване станице са умереним захтевима за прецизност и захтевима за контролу трошкова. Магнетни прстен С-типа је стандардан за целу серију и не може се уклонити; подразумевани Рц навој се може прилагодити Г навоју или НПТ нити за прекоморске пројекте.

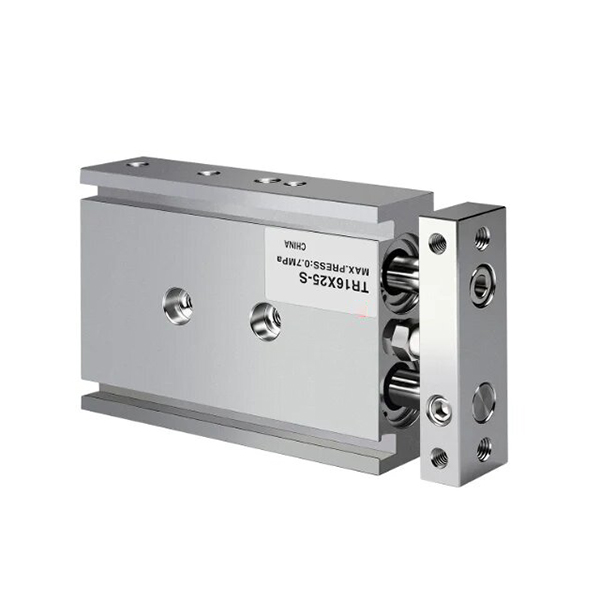

СОЛХ ТР цилиндар са два вратила је произведен у складу са индустријским стандардима ЈИС. Он усваја структуру двоструке вођице са једним клипом у складу са проширеним чаурама клизних лежајева, са високом структурном крутошћу, одличном отпорношћу на торзију и јаким капацитетом против прогиба који је супериорнији од исплативих ТН цилиндара са двоструком осовином. Величине отвора се крећу у потпуности од φ6 до 32 мм, укључујући стандардне ТР с једном шипком, ТРВ са двоструком шипком и лагане компактне ТРЈ варијанте. Прецизност против ротације достиже ±0,1° за отворе ≥16 мм и ±0,2° за мале отворе φ6/φ10; двоструке осовине ограничавају одступање љуљања да би гарантовале стабилан рад током дугих хода. Подесиви предњи гумени јастук сарађује са фиксним задњим одбојником за подрезивање хода, апсорпцију удара и смањење буке. Доступна је тросмерна монтажа (горња, доња, бочна) и опциони двострани портови; бочни жлебови омогућавају директну монтажу магнетних прекидача без додатних носача. Уграђени магнетни прстенови означени суфиксом С су стандардни, док су немагнетне прилагођене верзије у понуди за случајеве осетљиве на магнетне сметње. Опсег радног притиска је 0,15~1,0 МПа са радном температуром од -20℃ до 70℃. Стандардни Рц навој се може претворити у Г навој или НПТ навој за прекоморске инжењерске пројекте. Разликује се од ЦКСС двоструких цилиндара: ТР даје један потисак са истакнутом механичком крутошћу и стабилном отпорношћу на бочно оптерећење у апликацијама са дугим ходом; ЦКСС има двоструке клипове за двоструки потисак, ниже трење и глаткију повратну спрегу при великим брзинама погодне за високофреквентно кратко ход пицк-анд-плаце. Широко се примењује у прецизном позиционирању, пресовању радног предмета, заустављању и трансферу на велике удаљености и општим аутоматизованим станицама које захтевају поуздано вођење при средњим малим оптерећењима.

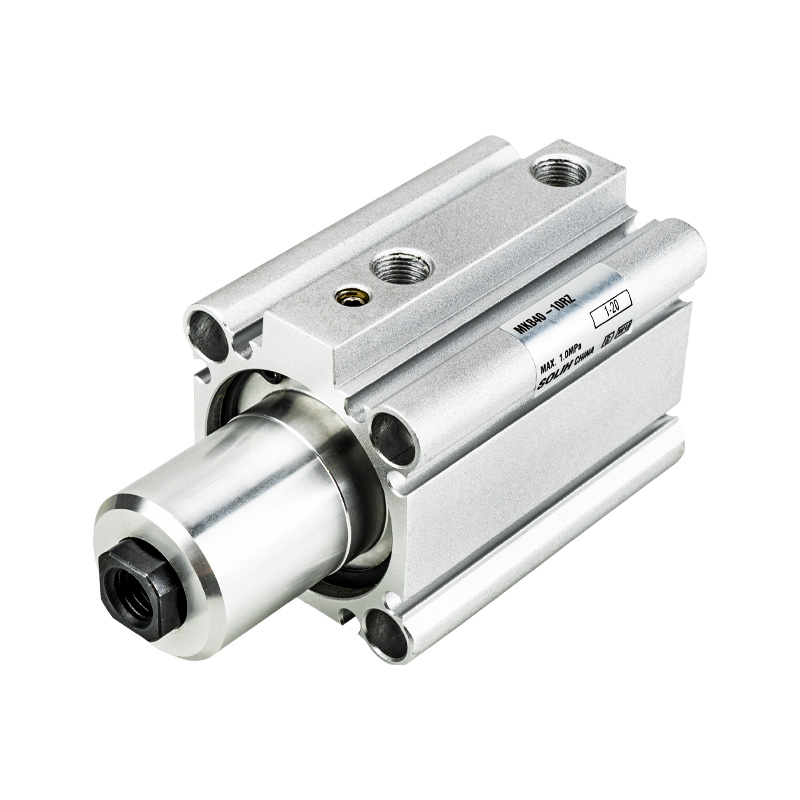

СОЛХ МК (обично назван МКБ) је комбиновани пнеуматски цилиндар који интегрише ротацију од 90° и линеарно стезање надоле, заменљив са главном серијом МКБ. Величине отвора покривају φ12~φ63 и ход стезања се крећу од 5 мм до 50 мм. Његова укупна дужина је скраћена за 3~10 мм у поређењу са конвенционалним моделима МК2 за компактнији изглед. Дозвољени обртни момент инерције је троструко побољшан како би се носио са брзим стезањем високоинерционих обрадака, а максимална сила стезања отвора φ63 достиже 12,4 кН испод 0,5 МПа за поуздано држање великог оптерећења. Радни циклус: увлачење нагоре → ротација за 90° лево/десно → продужити за стезање; ослобађање следи обрнутим редоследом. Фиксни угао ротације од 90° са толеранцијом ±5° обезбеђује стабилно позиционирање које се понавља. Осим φ20 и φ25 отвора са само 2-страним сензором за монтажу, друге величине подржавају инсталацију магнетног прекидача у 4 смера за уредно ожичење без сметњи. Пролазне рупе и рупе са двоструким навојем омогућавају директну монтажу и уградњу прирубнице. Двострани гумени одбојници смањују удар, вибрације и буку; дизајн без уља задовољава чиста радна окружења без прашине. Уграђени магнетни прстенови раде са сензорима положаја за праћење статуса стезаљке/отпуштања; Смер ротације у смеру казаљке на сату РЗ и супротно од казаљке на сату ЛЗ су опциони. Широко се примењује у прибору за алатне машине, позиционирању заваривања, фиксирању штанцања, прецизним 3Ц компонентама, стезању полупроводничких носача и ограничавању окретања уређаја. Поједностављује механички дизајн и штеди простор за инсталацију интегришући функције ротације и стезања. Изаберите величину отвора са силом стезања ≥ стварно оптерећење × 1,5 фактор сигурности и резервишите маргину хода од 3~5 мм да бисте избегли механички судар.

Угаони цилиндар СОЛХ АЦК интегрише интегрисано сложено кретање стандардне ротације од 90° / опционо окретање од 180° плус линеарно стезање надоле, са величинама отвора у распону од φ25 до φ63. Поседује носећу структуру са три водилице као дизајн језгра, која доноси супериорну структурну крутост и јаку отпорност на ексцентрична оптерећења, постижући високу тачност угаоног позиционирања од ±1,5°, бољу од обичних цилиндара са ротационим стезаљкама. Доступна су два структурна типа: АЦК са једноструком притисном плочом за уске радне комаде и АЦКД двострука притисна плоча за широке радне предмете; Лева ротација у смеру казаљке на сату (Л) и ротација удесно у смеру казаљке на сату (Р) се могу изабрати да одговарају распореду на лицу места. Радни циклус: клипњача се увлачи и подиже → ротира да би се избегло ометање радног предмета → продужава се надоле ради стезања; отпуштање ради обрнутим редоследом за ресетовање. Клипњача је направљена од термички обрађеног легираног челика, цилиндарска цев је подвргнута тврдој анодизацији, усклађена са увезеним заптивним прстеновима високих перформанси како би се постигла одлична отпорност на хабање, отпорност на корозију, ниско цурење ваздуха и дуг радни век. Четири доње пролазне рупе подржавају директну уградњу и прирубницу; уграђени жлебови сензора олакшавају склапање магнетног прекидача за праћење статуса стезања и отпуштања. Сваки отвор је опремљен фиксним стандардним ходом стезања; максимална сила стезања од φ63 достиже 1050 Н под радним притиском од 0,5 МПа. Радни притисак се креће у распону од 0,15~1,0 МПа са широком температурном прилагодљивошћу од -20℃ до 80℃. Широко је усвојен у алатним машинама, позиционирању заваривања, фиксирању против померања за процесе штанцања, стезању електронских тацни и позиционирању механизама за обртање. Он замењује одвојене ротационе и стезне цилиндре како би поједноставио механички распоред и уштедио простор за инсталацију. Изаберите одговарајућу величину отвора са теоретском силом стезања ≥ стварно оптерећење × 1,5 фактор сигурности и резервишите 3~5 мм маргину хода против механичког судара.

СОЛХ ЦКГ1 & ЦКП1 монтирани на шипку цилиндри за тешке услове рада циљају заваривање у условима рада са високим магнетним сметњама. Опремљен наменским анти-магнетним сензорима који подржавају тросмерну инсталацију, ЦКГ1 одговара уобичајеним сценаријима магнетног заваривања наизменичном струјом, док је надограђени ЦКП1 отпоран на АЦ&ДЦ јака магнетна поља за високофреквентно тачкасто и лучно заваривање. Уграђени ваздушни одбојник обезбеђује стабилну велику силу стезања до 12,32 кН. Наша фабрика поседује зреле линије за масовну производњу са довољним инвентаром на месту, широко примењеним у аутомобилским заваривачким уређајима и пројектима стезања алатних машина широм света. Директно заменљив са традиционалном серијом ЦК1 без модификације уређаја.

СОЛХ РСК пнеуматски цилиндри за затварање фиксне висине служе као стандардни гранични актуатори за аутоматизоване транспортне системе. Опремљени са десет изменљивих крајева шипки, укључујући хидрауличке полуге бафера за јаку апсорпцију удара, подржавају четворострано постављање магнетног прекидача и рад без уља у дугом циклусу. За разлику од РСГ модела са подесивим по висини, његов фиксни чврсти оквир увелико смањује време отклањања грешака на лицу места. Наша стабилна масовна производња обезбеђује довољне спот залихе; ови граничници су широко распрострањени на линијама за склапање електронике, ваљкастим транспортерима и станицама за позиционирање тешких палета широм света, пружајући поуздано блокирање радног комада са приступачном ценом и снажном отпорношћу на удар.
