СОЛХ ЦИ3 цилиндар са магнетном спојницом без шипке је надограђена верзија ЦИ1 серије са потпуном димензионалном заменом са СМЦ панданима. Он усваја бесконтактни магнетни синхрони погон између унутрашњег клипа и спољашњег клизног носача унутар потпуно затворене цеви како би се постигло нулто цурење ваздуха и рад без контаминације. Величине отвора се крећу од φ6 до φ63 мм са максималним ходом до 5000 мм, смањујући инсталацијски отисак за 50% у поређењу са конвенционалним цилиндрима за вучне шипке. Доступне су две варијанте: основни тип ЦИ3Б који захтева крајње конзоле и спољне вођице да би се избегло ексцентрично оптерећење и магнетно раздвајање; ЦИ3Р верзија за директну монтажу причвршћена директно на базу опреме ради уштеде додатног простора за монтажу. Продужени прстенови отпорни на хабање смањују минимални радни притисак на 0,12 МПа. Опремљени су стандардни гумени одбојници са два краја, а опциона брза верзија Кс160 подржава максималну брзину од 1500 мм/с. Унапред подешени утори имају Д-М9 магнетне прекидаче за повратну информацију о положају. Стандардни рад без уља одговара радионицама без прашине за полупроводнике, електронику, медицинску и прехрамбену индустрију. Подноси лака до средња оптерећења од 0,5 кг до 40 кг за пренос радног комада на велике удаљености, активирање заштитних врата и компактно дугоходно линеарно кретање у хигијенској аутоматизацији.

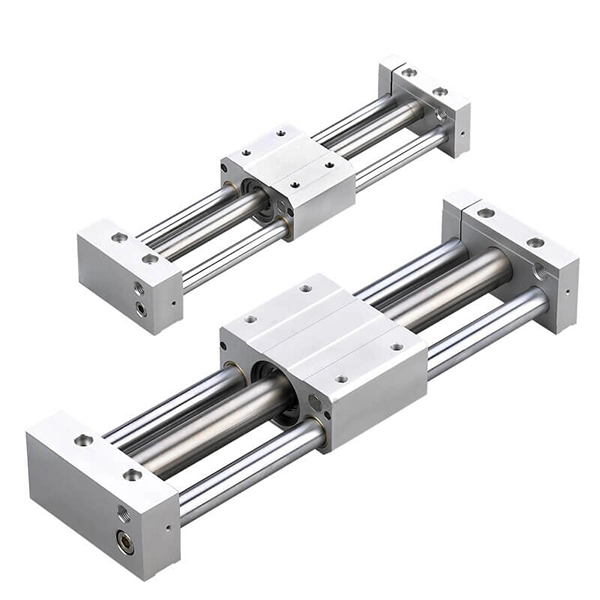

СОЛХ ЦИ1 серија је класичан економичан цилиндар са магнетном спојницом без шипке, претходник надограђене серије ЦИ3, потпуно димензионално заменљив са оригиналним СМЦ ЦИ1 производима. Усваја бесконтактни магнетни синхрони погон и потпуно затворену структуру бурета са нултим цурењем ваздуха, погодан за чиста радна окружења без уља у електроници, медицинској и прехрамбеној индустрији. Величине отвора се крећу од φ6 до 63 мм, стандардни ход до 1000 мм и максимални продужени ход од 1500 мм са одличним перформансама трошкова. Доступно је пет структуралних верзија: ЦИ1Б основни тип који захтева спољне вођице и крајње конзоле; ЦИ1С са уграђеним клизним лежајевима за мала оптерећења без додатних вођица; Тип кугличног лежаја ЦИ1Л за глатки високофреквентни клип; ЦИ1Х модел високе прецизности који постиже прецизност позиционирања ±0,02 мм; ЦИ1Ф нископрофилни тип са 29% смањеном укупном висином за узак вертикални простор за инсталацију. Минимални почетни притисак је 0,18 МПа, опремљен стандардним гуменим одбојницима са двоструким крајем и опционим спољним хидрауличким пуферима, компатибилним са Д-М9 и Д-А9 магнетним прекидачима за повратну информацију сигнала положаја. Кошта мање од ЦИ3 серије и служи као исплатив избор за конвенционалну аутоматизацију са ограниченим буџетом, укључујући пренос материјала из чисте собе, заштитна врата и транспорт радног комада на средње велике удаљености под малим до средњим оптерећењима у распону од 0,5 кг до 40 кг.

СОЛХ РМ серија цилиндара са магнетном спојницом без шипке је дизајнирана да буде заменљива са Аиртац панданима. Усваја бесконтактни магнетни синхрони погон и потпуно затворену структуру цеви за рад без цурења и прашине, погодан за чиста окружења без уља у електроници, медицинској и прехрамбеној индустрији. Величине отвора се крећу од φ10 до φ40 мм са максималним ходом од 2000 мм, радећи у широком индустријском температурном опсегу од -20℃~70℃ и са минималним почетним притиском од 0,15 МПа. Доступне су четири варијанте конструкције: РМС основни тип без уграђених вођица који захтевају спољне шине и крајње конзоле са најнижом ценом; РМТ стандардни тип интегрисан са двоструким водилицама и клизним лежајевима за отпорност на уобичајена бочна оптерећења без додатних вођица за једноставну инсталацију; РМТЛ прецизна верзија са проширеним водилицама високе прецизности које постижу тачност позиционирања ±0,1 мм; РМХ ојачани клизач за тешке услове рада са јаким капацитетом против прогиба за независно ношење оптерећења. Стандардни двоструки гумени одбојници су опремљени, са опционим подесивим одбојницима и спољним хидрауличним одбојницима за стабилно кретање до 500 мм/с. Опциони комплети магнетних прекидача одговарају Д-М9 сензорима за повратне информације о сигналу положаја. Уграђене структуре за вођење смањују додатне трошкове набавке и монтаже спољних линеарних вођица. Пружа изванредне перформансе у погледу трошкова у односу на СМЦ ЦИ1 и ЦИ3 серије, које се широко користе у транспорту материјала на велике удаљености, активирању заштитних врата и накнадној уградњи конвенционалних цилиндара са вучном шипком која штеди простор на аутоматизованим производним линијама средњег буџета.

СОЛХ МГЈ ултра-компактни мини цилиндар водилице је потпуно заменљив са СМЦ стандардним производима, развијеним искључиво за минијатурну аутоматизацију. Испоручује само две мале величине отвора φ6 мм и φ10 мм са ултра-кратким ходом од 5 мм до 20 мм. Уграђене двоструке вођице и интегрисани оквир за вођење дају ултра прецизне перформансе против ротације унутар ±0,1°, спречавајући угаоно померање током стезања и склапања микро компоненти. Изузетно лагана структура тежи само 27,3 г за модел МГЈ6-5. Двоструке монтажне површине (доња и задња страна) и једнострани централизовани цевовод и ожичење олакшавају уредан распоред за густ распоред више цилиндара. Усвајајући структуру без уља без одржавања са гуменим пуферима са двоструким крајем, подржава стабилно високофреквентно реципрочно кретање унутар -10 ℃ ~ 60 ℃. Широко се примењује у прецизном стезању електронских компоненти, позиционирању ПЦБ-а, покретању минијатурног вентила медицинских уређаја, подизању игле за узорковање, подешавању микро померања у радионицама за чишћење полупроводника и фином подешавању оптичких сочива. У поређењу са стандардним МГП компактним цилиндрима, карактерише драстично смањена укупна димензија, савршено задовољавајући микро потисак, ограничен простор за инсталацију и захтеви за минијатурну аутоматизацију високе прецизности за позиционирање против ротације.

Танки компактни цилиндар водилице серије СОЛХ МГП је димензионално заменљив са оригиналним СМЦ производима. Усваја интегрисану структуру цеви цилиндра, двоструке водилице и прецизне лежајеве са уграђеном отпорношћу на торзију и моћним бочним оптерећењем без спољних додатака за вођење. Његова равна танка структура смањује тежину за 17%~24% у поређењу са конвенционалним цилиндрима, савршено погодна за компактне операције аутоматизације као што су пресовање, позиционирање, подизање и пренос радног комада. Три подтипа класификована према лежајевима покривају различите услове рада: МГПМ са металним клизним чаурама карактерише изузетна отпорност на хабање и отпорност на прашину за велика бочна оптерећења и прашњави циклични рад при малим брзинама; МГПЛ кугличне чахуре дају ултра-ниско трење и глатко кретање за честе повратне промене велике брзине; МГПА куглични лежајеви високе прецизности са нултим зазором постижу тачност против ротације до ±0,01 мм за прецизно постављање и калибрацију. Величине отвора се крећу од φ12 до 100 мм са стандардним ходом од 5~300 мм. Опремљени су стандардни гумени одбојници са два краја, док су одбојници ваздушног јастука АЗ опциони за отворе веће од 20 мм како би апсорбовали јак удар током кретања великом брзином тешких оптерећења. Уграђени слотови подржавају директну инсталацију Д-М9, А93 магнетних прекидача без додатних носача за уредно ожичење. Радни притисак се креће од 0,12 МПа до 1,0 МПа са минималним притиском активирања од 0,1 МПа под температуром околине од -10℃~60℃. Широко распрострањен у електронском позиционирању и пресовању ПЦБ-а, подизању инспекцијске шипке, додавању паковања и општем аутоматизованом ограничавајућем стезању, делује као веома свестран интегрисани вођени пнеуматски актуатор.

Ултратанки интегрисани цилиндар водилице серије СОЛХ МГК је потпуно заменљив са оригиналним СМЦ спецификацијама. Интегрисана структура цеви цилиндра и водећих шипки смањује укупну дебљину за 50% у поређењу са конвенционалним вођеним цилиндрима како би се у великој мери уштедио простор за инсталацију. Покрива величине отвора φ12~100 мм и стандардне ходове 25~250 мм, који се нуде у две конфигурације: МГКМ клизни лежајеви од угљеничне легуре и МГКЛ високо прецизни куглични лежајеви. Симетрична двострука структура водилице пружа изузетну отпорност на бочно оптерећење, скретање и торзију. Верзија са кугличним лежајем МГКЛ постиже прецизност против ротације од ±0,04°~±0,08°, док МГКМ тип клизног лежаја има одличну отпорност на хабање, перформансе отпорне на прашину и повољне цене за тешке услове прашине. Стандардне конфигурације укључују уграђене магнетне прстенове, гумене одбојнике са два краја и рад без уља без одржавања. Опциона КСБ6 високотемпературна варијанта ради стабилно до 150℃. На телу цилиндра резервисано је више рупа за монтажу; магнетни прекидачи се могу монтирати на четири стране за отворе ≥32 мм, а прирубнице/држачи за ноге подржавају вишеугаону монтажу. Са минималним радним притиском од 0,1 МПа, широко је прихваћен за позиционирање и подизање граничника на транспортној линији, избацивање ПЦБ-а и пресовање у 3Ц електроници, активирање капије за машине за паковање и подизање утикача. Замењује одвојени цилиндар плус спољне склопове водича како би се поједноставио механички дизајн. У поређењу са стандардним МГП и МГГ серијом за тешке услове рада, МГК се може похвалити најтањим профилом и оптималним перформансама за високо прецизан рад у скученом простору за инсталацију.

СОЛХ МГГ цилиндар са шипком за велика оптерећења са дугим ходом је димензионално заменљив са еквивалентним СМЦ цилиндрима за тешке услове рада. Конструисан са округлом цеви плус спољно постављеним двоструким вођицама великог распона, пружа врхунску структурну крутост. Његов капацитет бочне носивости је три пута већи од обичних вођених цилиндара, избегавајући савијање клипњаче при дугим ходовима и структурно скретање под ексцентричним тешким оптерећењима. Величине отвора се крећу од φ20 мм до 100 мм са две верзије: МГГМ клизни лежајеви од легуре угљеника и МГГЛ високо прецизни куглични лежајеви. Максимални стандардни ход достиже 1300 мм, што знатно премашује границу хода МГП и МГК серија. Двоструки уграђени хидраулични одбојници су стандардно да апсорбују огромну енергију удара која се генерише током рада на великим удаљеностима, ефикасно смањујући буку и штитећи опрему. МГГМ клизни лежајеви одликују се изванредном отпорношћу на хабање и ударе за тешка прашњава окружења и интензивно заустављање транспортне линије; МГГЛ куглични лежајеви остварују ултра-ниско трење и глатко кретање са врхунском прецизношћу против ротације до ±0,02°, идеално за високо прецизно позиционирање дугог хода и циклично кретање велике брзине. Подељени модуларни дизајн омогућава одвојено растављање и замену цеви цилиндра и склопа вођице за јефтино одржавање. Доступни облици монтаже укључују основну површинску монтажу и уградњу предње прирубнице; опциони додаци покривају подешавање хода Ј-типа (опсег подешавања 0~50 мм) и КСБ6 високотемпературну варијанту која стабилно ради између -10℃ и 150℃. Уграђени магнетни прстенови су стандардни, са вишесмерним жлебовима за флексибилно постављање магнетног прекидача. Опсег радног притиска 0,1~1,0 МПа са максималном брзином рада до 1000 мм/с. Широко примењен на вертикалним платформама за подизање, преносу тешких палета на велике удаљености, позиционирању граничника за тешке услове и великом избацивању шаблона, замењује комбиновано решење обичних цилиндара плус одвојене тешке стубове за вођење ради поједностављивања механичког дизајна, служећи као пожељни пнеуматски актуатор за тешка оптерећења, дуготрајне аутоматске апликације и апликације са великим оптерећењем.

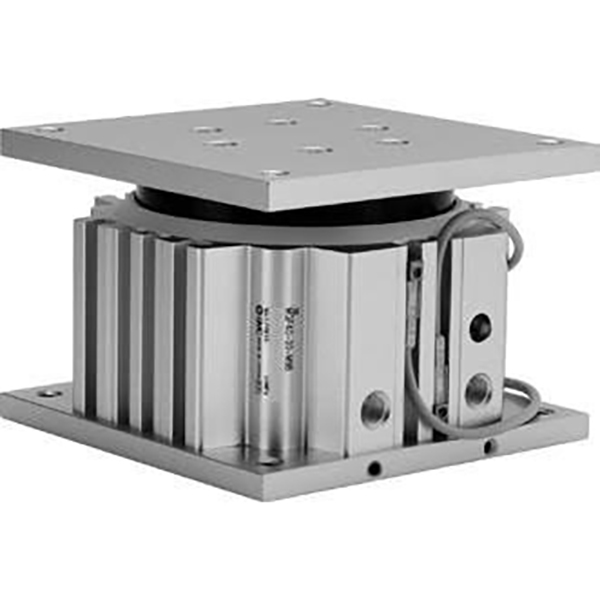

СОЛХ МГФ нископрофилни цилиндар водећег стола је потпуно заменљив са одговарајућим СМЦ цилиндарима. Дизајниран са интегрисаном концентричном водећом чауром великог пречника, разбија ограничење смера традиционалних цилиндара са двоструком шипком за вођицу и пружа уједначене перформансе против скретања од 360° против ексцентричних оптерећења. Његова укупна висина инсталације је смањена за 15%~20% у поређењу са МГК серијом за ултра раван компактни распоред. Доступне величине отвора: φ40, φ63, φ100 мм са стандардним кратким ходом у распону од 30 мм до 100 мм, оптимизованим за рад са кратким ходом у тешким условима. Уграђени затичи против ротације обезбеђују изузетно висок дозвољени обртни момент до 409 Н·м за модел φ100, стабилан под ексцентричном силом из свих праваца без заглављивања или померања, са максималном прецизношћу против ротације од ±0,05°. Подржана је двосмерна монтажа одозго и одоздо; Т-прорези на три стране тела омогућавају уградњу магнетног прекидача на четири стране. Опремљени су стандардни гумени пуфери са двоструким крајем и рад без уља без одржавања. Верзија са 10 префикса без прашине испуњава строге захтеве за полупроводнике, 3Ц електронику и медицинске радионице. Отприлике 15% лакши од конвенционалних структура, широко се користи за подизање радног комада, избацивање шаблона, окретање индексирања станице и гурање за тешке услове рада на кратким растојањима, будући да је идеалан компактни пнеуматски актуатор који захтева свесмерну заштиту од скретања и висок капацитет обртног момента унутар ограниченог простора за инсталацију.

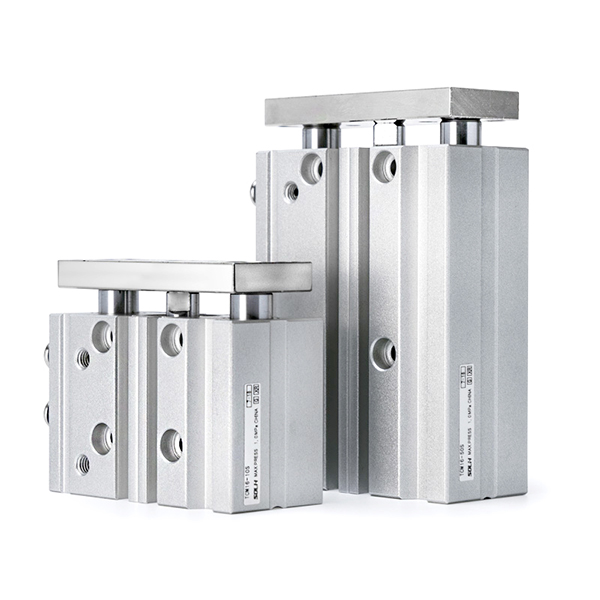

Триаксијални цилиндар водилице СОЛХ ТЦ серије је директна замена за СМЦ МГП серију. Он усваја интегрисану троосну структуру која се састоји од две водилице плус централне клипњаче, која се одликује ултра-високом крутошћу. Његова отпорност на торзију и капацитет бочног оптерећења су више него двоструко већи од конвенционалних цилиндара са двоструком водилицом, ефикасно спречавајући скретање и померање положаја. Доступне величине отвора се крећу од φ6 мм до 100 мм са две варијанте језгра: тип прецизног кугличног лежаја ТЦЛ пружа ултра-ниско трење и глатко кретање за високофреквентно подизање и прецизно позиционирање; ТЦМ тип клизног лежаја од месингане легуре има супериорну отпорност на хабање и отпорност на удар за тешка оптерећења, прашњава окружења и операције заустављања транспортне линије. Стандардни потези покривају од 5 мм до 500 мм. Опционе конфигурације укључују подешавање хода Ј-типа (макс. 50 мм подесиви опсег) и -Т високотемпературну верзију која стабилно ради од -20℃ до 120℃. Стандардне конфигурације укључују уграђене магнетне прстенове, гумене одбојнике са два краја и рад без уља без одржавања. Интегрисане су вишесмерне монтажне рупе и четворострани прорези за магнетне прекидаче, док двоструки отвори за ваздух на врху и са стране омогућавају флексибилан распоред цеви. Додаци за прирубнице и ножне конзоле подржавају разноврсне оријентације уградње. Радни притисак се креће од 0,1 МПа до 1,0 МПа, а рупе за референтно позиционирање обезбеђују поуздану тачност понављања. Широко коришћен у подизању граничника на транспортеру, руковању ПЦБ-ом и пресовању у 3Ц електроници, покретању капије за паковање, избацивању шаблона и ексцентричном покретању оптерећења, овај интегрисани актуатор елиминише потребу за одвојеним спољним водећим склоповима, поједностављујући механички дизајн са одличним перформансама у погледу трошкова за минијатурне прецизне станице и општу аутоматизацију средњег и средњег оптерећења.
